3D Skizzieren

Funktion Skizziermodus

Im Modus 3D Skizzieren skizzieren, zeichnen oder modifizieren Sie 3D-Elemente nur mit Mausbewegungen. Die Figuren, die Sie mit der Maus zeichnen, werden in reguläre 3D-Elemente wie Polygonfläche und Körper umgewandelt.

Der Skizziermodus wird mit ALT+linke Maustaste aufgerufen.

Hinweis: Bei Skizzen, die sich selbst überschneiden, kann die Operation nicht ausgeführt werden. Sie können Selbstüberschneidungen vermeiden, indem Sie die Skizze nicht ganz schließen - das geschieht dann automatisch.

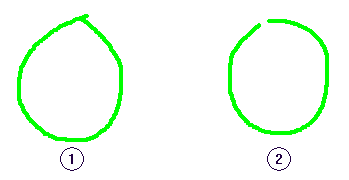

(1) problematisch, Skizze überschneidet sich
(2) gut, Skizze wird automatisch geschlossen

Grundlagen zum Modus 3D Skizzieren

So arbeiten Sie mit dem Skizziermodus in 3D

1. Drücken Sie die Tastenkombination ALT + Mausklick links, und wählen Sie den gewünschten 3D Skizziermodus aus:
   • 3D Polygon erzeugen
   • 3D Körper erzeugen
   • 3D schneiden
   • 3D Fläche ziehen
   • 3D Fläche stanzen
   • 3D Fläche geböscht stanzen
