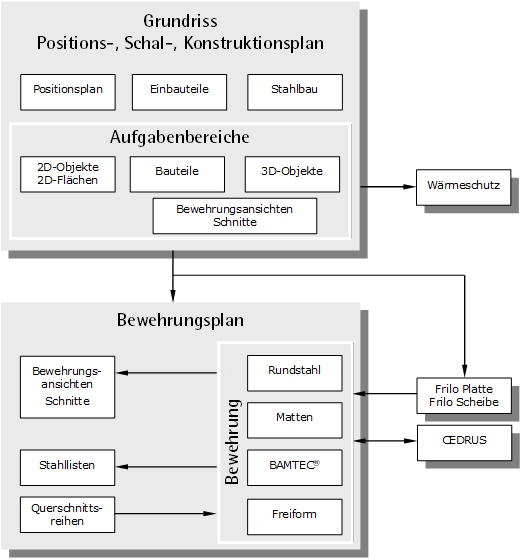

Aufgabenbereiche für den Ingenieurbau

Rolle Ingenieurbau

Jeder Aufgabenbereich enthält Funktionen zu einer bestimmten Aufgabe. Durch Anwahl der Rolle und Aufgabe in der Actionbar werden in den Aufgabenbereichen die zugehörigen Funktionen angezeigt (siehe Kapitel "Benutzeroberfläche"):

• Statik


  Aufgabe Statik

  • Frilo Platte:
    Dieser Aufgabenbereich enthält Funktionen zum Datenaustausch zwischen Allplan und dem FE-Programm für Platten der FRILO Software GmbH. Ferner können Sie Höhenlinien einblenden und das FE-Programm direkt starten.
  • Frilo Scheibe:
    Dieser Aufgabenbereich enthält Funktionen zum Datenaustausch zwischen Allplan und dem FE-Programm für Scheiben der FRILO Software GmbH. Ferner können Sie Höhenlinien einblenden und das FE-Programm direkt starten.
  • CEDRUS:
    Dieser Aufgabenbereich enthält Funktionen zum Datenaustausch zwischen Allplan und dem FEM-Programm CEDRUS.
  • Positionsplan:
    Dieser Aufgabenbereich enthält Funktionen zum Erstellen und Modifizieren von Positionsplänen. Es sind alle in der Praxis vorkommenden Positionssymbole bereits vordefiniert.
• Schalplanung


  Aufgaben für die Schalplanung

  • 2D-Objekte / 2D-Flächen:
    Diese Aufgabenbereiche enthalten Funktionen zum Erstellen von zweidimensionalen Zeichnungen.
  • 3D-Objekte:
    Dieser Aufgabenbereich enthält Funktionen zum Erstellen von dreidimensionalen Zeichnungen.
  • SmartParts:
    Dieser Aufgabenbereich enthält Funktionen zum Erstellen von parametrischen 3D-Bauteilen, die Sie nachträglich modifizieren oder aktualisieren können.
  • Bauteile:
    Dieser Aufgabenbereich enthält Funktionen zum Erstellen von dreidimensionalen Gebäude-Zeichnungen.
  • Bewehrungsansichten:
    Dieser Aufgabenbereich enthält Funktionen zum Erzeugen sich automatisch anpassender Ansichten und Schnitte für 3D-Schalpläne sowie für Bewehrungspläne, die mit eingeschaltetem 3D-Modell gezeichnet werden. Die Bewehrung wird hierbei direkt im 3D-Grundriss und den zugehörigen assoziativen Ansichten erzeugt. Bei einem 2D-Schalplan müssen Sie einen 3D-Hilfskörper erzeugen, um eine Bewehrung mit räumlichen Modell erzeugen zu können.
  • Ansichten und Schnitte:
    Dieser Aufgabenbereich enthält Funktionen zum Erzeugen sich ggf. automatisch anpassender Ansichten und Schnitte für 3D-Schalpläne sowie für Bewehrungspläne, die mit eingeschaltetem 3D-Modell gezeichnet werden. Die Bewehrung wird hierbei direkt im 3D-Grundriss und den zugehörigen Ansichten und Schnitten erzeugt.
  • Einbauteile:
    Dieser Aufgabenbereich enthält Funktionen zum komfortablen Zeichnen von Einbauteilen für Schal- und Bewehrungspläne.
• Bewehrungsplanug


  Aufgabe Bewehrung

  • Rundstahl:
    Dieser Aufgabenbereich enthält Funktionen zum Verlegen von Rundstahlbewehrung.
  • Freiform:
    Dieser Aufgabenbereich enthält Funktionen zum Bewehren frei modellierter Schalkörper.
  • Matten:
    Dieser Aufgabenbereich enthält Funktionen zum Verlegen von Mattenbewehrung.
  • BAMTEC:
    Dieser Aufgabenbereich enthält Funktionen zum Verlegen von Teppichbewehrung (BAMTEC^®).
    Hinweis: Der Aufgabenbereich ist standardmäßig nicht in der Actionbar enthalten.

  Hinweis: Unter Definitionen... -> Querschnittsreihen stehen Ihnen selbsterklärende Formulare zur Verwaltung und Aktualisierung von Rundstahl- und Mattenquerschnittsreihen zur Verfügung.
  Mit den Funktionen Reports Bewehrung und Reports Matten in den Aufgabenbereichen Rundstahl und Matten erzeugen und speichern Sie Stahllisten.

• Energie


  Aufgabe Energie

  In der Rolle Architektur finden Sie in der Aufgabe Energie folgenden Aufgabenbereich:

  • Wärmeschutz:
    Dieser Aufgabenbereich enthält Funktionen zur Festlegung von Bauteilen und Flächen sowie zur Berechnung des Wärmeschutzes in Verbindung mit einem bauphysikalischen Nachweisprogramm. Neben der Beschriftung der Flächen ist die Ausgabe einer Legende und eines Reports möglich.

Um den Aufgabenbereich möglichst wenig wechseln zu müssen, sind in allen Rollen und Aufgaben der Aufgabenbereich Schnellzugriff sowie feste Aufgabenbereiche (grau hinterlegt) wie z.B. die Aufgabenbereiche Aktivierung und Filter enthalten.
