Türöffnung mit Aufschlagrichtung nach DIN beschriften

Bei der Eingabe von Türöffnungen wird das Attribut Türanschlag mit dem Absetzen des Türaufschlagsymbols automatisch belegt und bei Modifikationen des Türaufschlags aktualisiert.

Das Attribut Türanschlag wertet den Aufschlagtyp nach DIN aus. Mit dem Beschriftungsbild DIN R/L können Sie die Türöffnung mit dem Aufschlagtyp beschriften.

So beschriften Sie eine Türöffnung mit der Aufschlagrichtung nach DIN

• Die Tür wurde mit Aufschlagsymbol gezeichnet.

1. Klicken Sie auf Beschriften (Aufruf).


   Rufen Sie Beschriften auf eine der folgenden Arten auf

   • Actionbar: Aufgabenbereich Auswertungen

   • Menüleiste: Erzeugen Architektur Allgemein: Dächer, Ebenen, Schnitte

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Allgemein: Dächer, Ebenen, Schnitte

   Basis: Wände, Öffnungen, Bauteile

   Spezial: Wände, Öffnungen, Bauteile

   Räume, Flächen, Geschosse

   Treppenkonstruktion

   Skelettbau: Sparren, Pfetten, Pfosten

   Attribute

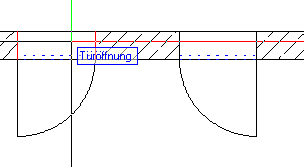

2. Aktivieren Sie die Türöffnung, welche beschriftet werden soll.


   • Um ein einzelnes Element zu aktivieren, klicken Sie es an.
   • Um Elemente innerhalb eines rechteckigen Bereichs zu aktivieren, ziehen Sie mit gedrückter linker Maustaste den Bereich auf.
   • Bei einigen Funktionen können Sie alle Elemente im aktuellen Dokument aktivieren, indem Sie in den Eingabeoptionen auf Alles klicken oder STRG+A drücken.

   Einen vollständigen Überblick über alle weiteren Aktivierungsmöglichkeiten in Allplan erhalten Sie bei Aktivieren von Elementen, Überblick.

   Beim Aktivieren von Elementen können Sie Filter nutzen und z.B. nach Elementtypen und/oder Eigenschaften filtern. Weitere Informationen erhalten Sie bei Verwenden von Filtern.



3. Bestätigen Sie Ihre Auswahl durch Klicken der rechten Maustaste.
4. Klicken Sie auf Beschriftungsbild.

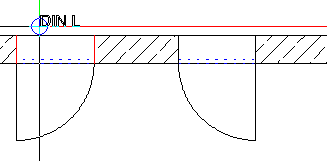

5. Wählen Sie im Ordner Standard, Datei Arch. Allgemein das Beschriftungsbild 6 DIN R/L aus.
6. Setzen Sie den Text ab; nutzen Sie dabei die Hilfen in den Eingabeoptionen.


   In den Eingabeoptionen klicken Sie auf

   • Horiz,
     um eine Beschriftung horizontal abzusetzen.
   • Vertik,
     um eine Beschriftung vertikal abzusetzen.
   • Winkel,
     um eine Beschriftung in einem bestimmten Winkel abzusetzen.
   • Auto (nicht bei Bauteilnummer),
     um die Beschriftung automatisch der Geometrie des gewählten Bauteils anzupassen (wichtig für Fensterbeschriftungen mit Beschriftungsbildern).
   • Größe (nicht bei Bauteilnummer),
     um die Größe der Beschriftung zu ändern. Geben Sie dazu in der Dialogzeile einen Faktor ein.
   • Weiter (nicht bei Bauteilnummer),
     um das aktuell markierte Bauteil nicht zu beschriften.
   • Go (nicht bei Höhenkote),
     um alle aktivierten Elemente automatisch mit einer Beschriftung zu versehen. Der Textanfangspunkt wird im Schwerpunkt des jeweiligen Elementes bzw. bei Treppen am Antritt positioniert.
