Disegno definisce se la linea di sezione deve essere rappresentata spezzata (impostazione predefinita) oppure continua.

Se è attiva l'opzione spezzata è possibile definire la Lunghezza tratti linea.

Inserisci simbolo direzione definisce se la linea di misura deve essere rappresentata con i simboli di direzione.

Se questa opzione è attivata, allora è possibile selezionare un simbolo direzione in Simbolo direzione e inserire la sua dimensione in Dimensione [mm/in] in Allplan Style (inserendo 0 la dimensione sarà impostata automaticamente) oppure in US Standard Style il diametro del cerchio.

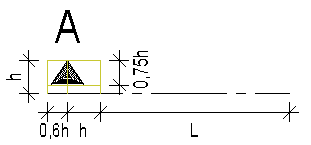

Simbolo direzione in Allplan Style

Il simbolo di direzione viene creato all'interno dell'ingombro minimo/massimo. A tale scopo, la sua altezza corrisponde alla misura immessa e la sua larghezza è 1,6 volte questa altezza. Immettendo una dimensione pari a 0, come altezza dell'ingombro minimo/massimo viene utilizzata l'altezza del testo dell'etichetta.

L'altezza reale del simbolo è 3/4 dell'altezza del box minimo/massimo. La distanza della punta del simbolo dallo spigolo interno dell'ingombro minimo/massimo è uguale al valore dell'altezza.

L = lunghezza tratti linea

Nota: la lunghezza dei tratti di linea inizia nel punto di collegamento dell'ingombro minimo/massimo del simbolo di direzione.

Simbolo direzione in US Standard Style

La Dimensione [mm/in] viene utilizzata per il diametro del cerchio nel quale appaiono il nome profilo e il numero disegno. La dimensione del triangolo sezione viene calcolata automaticamente. La dimensione del simbolo rettangolare sul lato opposto è fissa e dipende solo dalla scala di riferimento impostata. I simboli vengono creati con una distanza assoluta di 6 mm dal corpo sezione. La lunghezza dei tratti linea inizia dal corpo sezione.
