Parametri testo

Sub-palette Profilo sezione della palette Crea profilo sezione + Modifica profilo sezione
sub-palette Etichetta della palette Genera / modifica vista + Genera / modifica sezione
sub-palette Rappresentazione della palette Sezione lungo curva qualsiasi + Modifica sezione lungo curva qualsiasi
sub-palette Etichetta della palette Sezione lungo curva qualsiasi + Modifica sezione lungo curva qualsiasi

Testo

Qui è possibile definire i parametri testo per l'etichetta (dimensione, tipo carattere, ecc.).

Altezza / larghezza / rapporto altezza/larghezza

Inserire l'altezza, la larghezza oppure il rapporto altezza/larghezza del testo. Inserire altezza e larghezza del testo in corrispondenza dell'unità lunghezze impostata in [mm] oppure [pollici]. Vedi anche Relazione scala riferimento e dimensione testo.

Se uno di questi parametri viene modificato, un altro parametro si modifica automaticamente di conseguenza.

• Se viene modificata l'altezza, la larghezza viene modificata in corrispondenza del rapporto impostato.
• Se viene modificata la larghezza, il rapporto viene modificato in corrispondenza dell'altezza esistente.
• Se viene modificato il rapporto, la larghezza viene modificata in corrispondenza dell'altezza esistente.

Tipo carattere

Seleziona il tipo carattere. Oltre ai caratteri di sistema è possibile selezionare 20 Tipi carattere Allplan.

Formato carattere

Qui è possibile definire per tutto il testo le formattazioni Grassetto, Corsivo, Sottolineato e Barrato facendo clic sulla relativa icona.

Nei tipi carattere Allplan i formati Grassetto e Barrato non hanno alcun effetto sul testo.

Angolo corsivo tipo carattere Allplan

Inserire nei tipi carattere Allplan l'angolo con cui rappresentare il testo con il formato corsivo.

Colore

Definisce il colore del testo. Il colore del testo viene visualizzato nella finestra costruzione solo se Colore indica penna è spento.

Colore indica penna significa che il colore con cui l'elemento viene rappresentato a video è subordinato (dipende) dallo spessore penna. Gli elementi disegnati con una particolare penna (oppure un particolare spessore penna) vengono quindi rappresentati a video con lo stesso colore indipendentemente da quello assegnato al singolo elemento. Impostare quali colori e quali penne rappresentare nelle Opzioni, pagina Ambiente lavoro - Colori penna. L'opzione Colore indica penna viene attivata/disattivata mediante Mostra a video (vedi).

Richiamare Visualizza a video in uno dei seguenti modi

• Barra menu: Vista

• Barra titolo: Barra strumenti accesso rapido Vista

Layer

Definisce il layer del testo.

Telaio

Cornice blocco testo

Se questa opzione è attivata, viene disegnata intorno al testo una cornice con le proprietà Distanza, Spessore penna, Tipo riga e Colore definite.

Nota: La distanza della cornice definita viene utilizzata anche per la distanza del riempimento intorno al testo e anche se è disattivata l'opzione Cornice blocco testo.

Sfondo

Colore sfondo

Qui è possibile selezionare se applicare al testo inserito un blanking disegnando un riempimento intorno al testo. In questo modo il testo risulta sempre leggibile anche se ad es. viene inserito sopra a un retino oppure un tratteggio.

Come colore sfondo viene utilizzato il colore sfondo della Finestra, impostato in Opzioni - Mostra, oppure un altro Colore personalizzato.

Nota: Per la distanza del riempimento intorno al testo viene utilizzato il valore impostato per la distanza della cornice intorno al testo.

Varie

Angolo colonna

Immette l'angolo della colonna in gradi. Ogni nuova linea di testo ha un rientro pari all'angolo della colonna impostato.

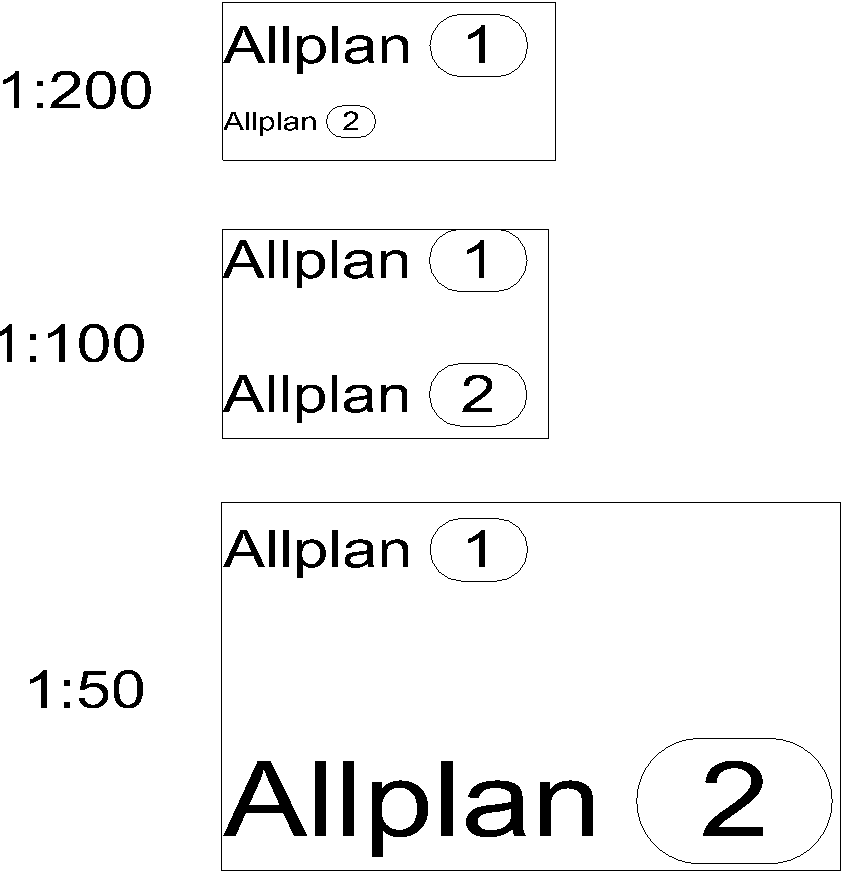

Misura costante nella tavola

Pulsanti nella cornice della palette

Nel telaio finestra della palette sono disponibili le funzioni riportate di seguito:

• Rileva proprietà: Consente di rilevare i parametri di un'etichetta esistente.
• Carica preferito: Consente di selezionare e caricare un file preferito testo già salvato (*.txtfnfx).
• Salva come preferito: Consente di salvare tutte le definizioni correnti come preferito testo (*.txtfnfx).
• Ripristina impostazioni base: Qui si ripristinano le impostazioni predefinite.
