Definition und Berechnung einer globalen vertikalen Linienlast auf die dieser Last über Assemblys zugeordneten Strukturbauteile
Die Belastung folgt dabei in Längsrichtung der Lastlinie, welche sich aus der Verbindung der Last-Referenzpunkte der Querschnitte der belasteten Elemente ergibt.
Die Linienlast kann direkt über die Lastgröße q definiert werden oder über die Eingabe uload mithilfe der Struktureinheit vom Typ Last automatisch berechnet werden.
Argumente
uload
Nummer der Struktureinheit vom Typ Last, deren zugewiesenen Randlinien-Fläche über die Länge als Last aufgebracht werden soll
Der Last-Referenzpunkt ist per Vorgabe der Schwerpunkt der zugewiesenen Fläche.
Über die Eingabe pos kann davon abweichend ein anderer Referenzpunkt definiert werden.
Des Weiteren können für diese Eingabe optional die Parameter exb und exe definiert werden.
Hinweis: Diese Eingabe wird ignoriert, wenn die Lastgröße über q, qe oder qm definiert wird.
q
Größe der Linienlast [Kraft/Länge] (positive Werte für Lasten in Richtung der negativen globalen Y-Achse)
Werden keine weiteren Parameter definiert, wird die Last mit konstanter Größe entlang der Lastlinie aufgebracht (konstante Gleichlast).
Hinweis: Bei Definition dieses Wertes wird eine ev. definierte Eingabe von uload ignoriert.
qe
Größe der Linienlast am Ende der Lastlinie (z.B. Trapez- oder Dreieckslast) [Kraft/Länge]
Hinweis: Bei Definition dieses Wertes wird eine ev. definierte Eingabe von uload ignoriert.
Hinweis: Diese Eingabe wird ignoriert, wenn der Audruck qfact definiert wird.
qm
Größe der Linienlast in der Mitte der Lastlinie (parabolischer Lastverlauf!) [Kraft/Länge]
Hinweis: Bei Definition dieses Wertes wird eine ev. definierte Eingabe von uload ignoriert.
Hinweis: Diese Eingabe wird ignoriert, wenn der Audruck qfact definiert wird.
pos
Definition des Last-Referenzpunktes
Bei fehlender Definition wird per Vorgabe bei Verwendung von q, qe oder qm der Strukturknoten herangezogen (bei Verwendung von uload wie dort beschrieben).
Es kann über die Eingabe des Namens auf einen beliebigen definierten Referenzpunkt referenziert werden.
Über die Eingabe COG (centre of gravity) wird der Schwerpunkt der Querschnittsfläche der belasteten Elemente verwendet.
exb
Exzentrizität des Lastbeginns in Längsrichtung [Länge]
Abstand in Richtung der Lastlinie vom Anfang des zu belastenden Strukturbauteils (Punkt 1) zum Beginn der Linienlast (Punkt 2)
Achtung: Der Abstand (von Punkt 1 nach Punkt 2) ist richtungsabhängig und vorzeichenbehaftet in Bezug zur Stationsrichtung definiert, d.h. in positiver Stationsrichtung positiv und in negativer Stationsrichtung negativ einzugeben.
exe
Exzentrizität des Lastendes in Längsrichtung [Länge]
Abstand in Richtung der Lastlinie vom Ende des zu belastenden Strukturbauteils (Punkt 1) zum Ende der Linienlast (Punkt 2)
Achtung: Der Abstand (von Punkt 1 nach Punkt 2) ist richtungsabhängig und vorzeichenbehaftet in Bezug zur Stationsrichtung definiert, d.h. in positiver Stationsrichtung positiv und in negativer Stationsrichtung negativ einzugeben.
qfact
Faktor oder Ausdruck zur Beaufschlagung (Multiplikation) von q
Der Ausdruck kann in gleicher Weise wie bei der Definition einer Formel verwendet werden, also konstante Werte oder mathematische Ausdrücke und Tabellen in Abhängigkeit von der Stationierung beinhalten.
qeff = q * qfact bzw. qfact(s)
Hinweis: Bei Definition dieses Ausdrucks wird eine ev. definierte Eingabe von qe und qm ignoriert.
mass Option zur Kennzeichnung, dass diese Lastdefinition bei der Berechnung der Eigenwerte als Masse berücksichtigt werden soll (siehe EIGEN). |
ZUSAMMENFASSUNG und ÜBERSICHT
1. Last über Struktureinheit vom Typ Last
Argumente |
Eingabe |
uload |
Nummer der Struktureinheit vom Typ Last |
q |
Keine Eingabe (andernfalls wird uload ingoriert!) |
qe |
Keine Eingabe (andernfalls wird uload ingoriert!) |
qm |
Keine Eingabe (andernfalls wird uload ingoriert!) |
pos |
Keine Eingabe: Referenzpunkt = Schwerpunkt der zugewiesenen Querschnittsfläche der Struktureinheit OPTIONAL: Definition eines anderen Referenzpunkts 1. Eingabe des Namen des Referenzpunktes 2. COG für den Schwerpunkt des Querschnitts der belasteten Elemente |
exb |
OPTIONAL: Eingabe der Exzentrizität am Anfang |
exe |
OPTIONAL: Eingabe der Exzentrizität am Ende |
qfact |
Keine Eingabe (wird ggf. ignoriert) |
|
|
2. Last über q, qe, qm
Argumente |
Eingabe |
uload |
Keine Eingabe (wird ggf. ignoriert) |
q |
0 oder Wert Größe der Last am Lastanfang |
qe |
0 oder Wert Größe der Last am Lastende |
qm |
0 oder Wert Größe der Last in der Lastmitte |
pos |
Keine Eingabe: Referenzpunkt = Strukturknoten der belasteten Elemente OPTIONAL: Definition eines anderen Referenzpunkts 1. Eingabe des Namen des Referenzpunktes 2. COG für den Schwerpunkt des Querschnitts der belasteten Elemente |
exb |
OPTIONAL: Eingabe der Exzentrizität am Anfang |
exe |
OPTIONAL: Eingabe der Exzentrizität am Ende |
qfact |
OPTIONAL: Eingabe eines Faktors oder einer Funktion (qe, qm werden ggf. ignoriert) |
|
|
BEISPIELE:
Beispiel 1: Konstante Gleichlast über die gesamte Bauteillänge
Argumente |
|
q |
Wert |
|
|
Beispiel 2: Konstante Gleichlast, Beginn 2 m nach Bauteilanfang, Ende 3 m vor Bauteilende
Argumente |
|
q |
Wert |
exb |
2 |
exe |
-3 |
|
|
Beispiel 3: Dreieckslast über die gesamte Bauteillänge (in Stationsrichtung ansteigend)
Argumente |
|
q |
0 |
qe |
Wert |
|
|
Beispiel 4: Trapezlast über die gesamte Bauteillänge
Argumente |
|
q |
Wert 1 |
qe |
Wert 2 |
|
|
Beispiel 5: Last über Struktureinheit 2 vom Typ Last definiert
Argumente |
|
uload |
2 |
|
|
Beispiel 6: Last über Funktion
Argumente |
|
q |
Wert |
qfact |
sin($s) |
TYPISCHE ANWENDUNGSFÄLLE

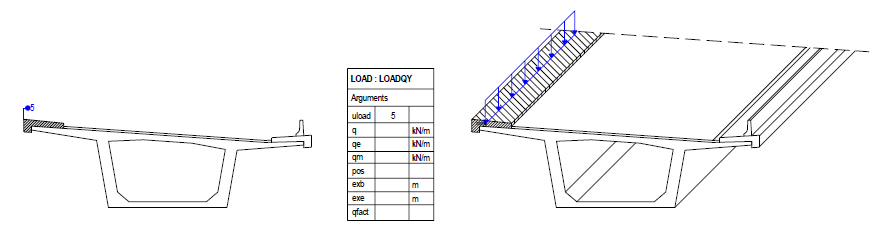

Fall 1: Ausbaulasten, z.B. Kappen
Anmerkung: Position der Struktureinheit irrelevant, Lastangriffspunkt = Schwerpunkt der Randlinienfläche (Kappe)

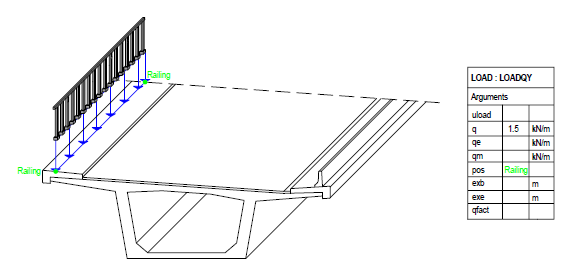

Fall 2: Ausbaulasten, z.B. Geländer
Anmerkung: Lastangriffspunkt = Position des Referenzpunktes "Railing"
