Attivando questa casella di controllo viene inserita la linea di sezione. Per il profilo è possibile definire Penna, Riga, Colore e Layer.

Qui è possibile impostare se la linea di sezione deve essere rappresentata spezzata (impostazione predefinita) oppure continua. Per la linea sezione spezzata definire la Lunghezza tratti linea.

Inserisci simbolo direzione definisce se la linea di misura deve essere rappresentata con i simboli di direzione.

Se l'opzione è attiva, Simbolo direzione consente di selezionare un simbolo di direzione e Dimensione [mm/in] consente di definire la dimensione del simbolo. Immettendo il valore 0 la dimensione viene calcolata automaticamente.

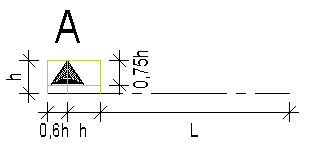

Il simbolo di direzione viene creato all'interno dell'ingombro minimo/massimo. A tale scopo, la sua altezza corrisponde alla misura immessa e la sua larghezza è 1,6 volte questa altezza. Immettendo una dimensione pari a 0, come altezza dell'ingombro minimo/massimo viene utilizzata l'altezza del testo dell'etichetta.

L'altezza reale del simbolo è pari a 3/4 di quella dell'ingombro minimo/massimo. La distanza della punta del simbolo dallo spigolo interno dell'ingombro minimo/massimo è uguale al valore dell'altezza.

L = lunghezza tratti linea

Avviso: la lunghezza dei tratti di linea inizia nel punto di collegamento dell'ingombro minimo/massimo del simbolo di direzione.

Attivando questa casella di controllo, gli spigoli fittizi che derivano dall'intersezione dei componenti con il corpo sezione (non quelli che delimitano una superficie) vengono rappresentati mediante delle linee di delimitazione.
Per le linee di delimitazione è possibile definire la sporgenza (nell'unità di misura impostata) e le proprietà formato Penna, Riga, Colore e Layer. L'anteprima grafica nella finestra dialogo cambia in modo corrispondente.

Se la casella di controllo è disattiva, gli spigoli corrispondenti non vengono rappresentati.

Suggerimento: se si desidera rappresentare gli spigoli fittizi come spigoli casseri, attivare la casella di controllo, immettere una sporgenza di 0,00 e definire le proprietà formato della linea di delimitazione in modo corrispondente a quelle degli spigoli della vista.

Attivando questa casella di controllo, gli spigoli che derivano dall'intersezione fra i componenti e il corpo sezione, che si trovano sullo stesso piano della sezione e sono delimitati dai componenti, vengono disegnati con una linea spessa. Qui è possibile definire se le proprietà formato del contorno devono essere utilizzate solo per disegnare gli spigoli che delimitano la superfice sezionata (per componenti multistrato, ad esempio, proprietà formato contorno per gli spigoli sezionati, proprietà formato dei dati modello per gli spigoli interni) oppure se devono essere utilizzate per tutti gli spigoli della superficie sezionata.
Per il contorno è possibile definire Penna, Riga, Colore e Layer. L'anteprima grafica nella finestra dialogo cambia in modo corrispondente.

Se la casella di controllo è disattiva, tutti gli spigoli della superfice sezionata vengono creati con le proprietà formato dei dati modello.

Rappresenta le campiture della superficie sezionata dei componenti architettonici e dei corpi 3D a cui è assegnata una campitura. L'anteprima grafica nella finestra dialogo cambia in modo corrispondente.

Attivando questa casella di controllo, gli spigoli nascosti che derivano dall'intersezione dei componenti e del corpo sezione vengono rappresentati con le proprietà formato definite per gli spigoli sezione nascosti. È possibile definire Penna, Riga, Colore e Layer. L'anteprima grafica nella finestra dialogo cambia in modo corrispondente.

Se la casella di controllo è disattiva, gli spigoli sezionati nascosti non vengono rappresentati.

Avviso: la rappresentazione degli spigoli sezionati nascosti avviene solo se nei parametri del calcolo hidden è attiva la casella di controllo Mostra spigoli nascosti. Gli spigoli sezione che non sono nascosti e non sono sullo stesso piano della sezione vengono rappresentati come linee di delimitazione.

Le superfici sezionate dei corpi 3D (a cui non è assegnata una campitura) e tutte le superfici sezione nascoste possono essere munite di Tratteggio, Retino, Riempimento oppure Stile area.

Per selezionare una campitura, fare clic nel campo corrispondente e selezionare la tipologia desiderata. Per nascondere la campitura, disattivare la casella di controllo corrispondente. L'anteprima grafica nella finestra dialogo viene modificata in modo corrispondente.

Qui si definiscono i parametri del testo (tipo di carattere, dimensioni, ecc.) e si immette il nome della sezione. Il nome della sezione viene inserito con l'angolo della linea di sezione.

rileva i parametri da un testo qualsiasi.

Questa opzione consente di rappresentare il corpo della sezione. Il corpo sezione è contenuto nel layer definito per la Linea sezione e viene rappresentato nella sezione per gli elementi attivati ma non viene stampato.

Avviso:

• la funzione Modifica distanza parallele consente di modificare l'estensione del corpo sezione. Se la modifica viene applicata al modello del corpo sezione, nelle opzioni d'immissione è possibile definire se devono essere spostati tutti gli spigoli oppure solo quelli che sono stati attivati.
• Selezionando il corpo sezione con la funzione Modifica proprietà vista, sezione non è possibile cambiare il tipo di rappresentazione (Wireframe oppure Hidden).
• La funzione Rappresenta campo sezione consente di rappresentare il corpo sezione con oppure senza campo sezione nelle singole viste/sezioni oppure negli elementi 3D.
  La visualizzazione dei corpi sezione nella sezione può essere attivata anche con la funzione Inserisci nella vista.
• La funzione Rimuovi dalla vista consente di nascondere in modo mirato il corpo sezione nelle viste e nelle sezioni.

Attivando questa casella di controllo, nella definizione del campo sezione in una pianta o in una vista anteriore/laterale i livelli di delimitazione della sezione (sopra, sotto, davanti e dietro) vengono rilevati dagli elementi attivati.
In caso contrario i livelli di delimitazione superiori/inferiori e anteriori/posteriori vengono definiti nei campi Spigolo superiore e Spigolo inferiore. In questo caso conviene immettere il campo sezione in pianta poiché di norma sono note le quote dei componenti ma non le coordinate in pianta.

Il secondo campo sezione consente di ridurre il primo campo sezione con due misure. Non sono possibili ingrandimenti.
