Sostituire singola posa con sostituisci macro, SmartPart

Funzione Sostituisci macro, SmartPart

Sostituire singole macro/SmartPart con nuove macro/SmartPart

1. Fare clic su Sostituisci macro, SmartPart (Vedi) oppure su Sostituisci macro, SmartPart (Vedi).


   Richiamare Sostituisci macro, SmartPart in uno dei seguenti modi

   • Barra menu: Edita Architettura Base: pareti, aperture, componenti

   • Palette: Funzioni campo Edita nel modulo:

   Base: pareti, aperture, componenti

   • Configurazione: Architettura flyout Aperture architettura


   Richiamare Sostituisci macro, SmartPart in uno dei seguenti modi

   • Barra menu: Edita Avanzato Macro

   • Palette: Funzioni campo Edita nel modulo:

   Macro

2. Selezionare l'opzione Posa nelle Opzioni immissione.

   Avviso: con Etichetta (nelle Opzioni immissione) è possibile definire se questa deve essere (opzione con) oppure non essere (opzione senza) considerata nella sostituzione.

3. Attivare le macro/SmartParts che si desidera sostituire.


   • Per attivare un singolo elemento selezionarlo mediante un clic.
   • Per attivare gli elementi inclusi in un'area rettangolare, trascinare il mouse mantenendo premuto il tasto sinistro.
   • Con alcune funzioni è possibile attivare tutti gli elementi contenuti nel documento corrente facendo clic su Tutto nelle opzioni d'immissione o con CTRL+A.

   Una panoramica completa di tutte le altre modalità di attivazione in Allplan sono contenute in Attivazione degli elementi, Panoramica.

   Durante l'attivazione degli elementi, l'assistente filtri consente di effettuare filtri per tipologia e proprietà. Ulteriori informazioni sono contenute in 'Assistente filtri'.

4. Selezionare la macro / lo SmartPart con cui sostituire la posa esistente in uno dei seguenti modi:
   • Fare clic sulla macro / sullo SmartPart con cui devono essere sostituite le macro / gli SmartParts originali.
   • Fare clic su Catalogo macro nelle Opzioni immissione, aprire il catalogo e selezionare una macro.

     Avviso: gli SmartParts sono selezionabili solo se sono presenti nel documento oppure se sono stati salvati nel catalogo macro.

     Avviso: vengono sostituiti i posizionamenti macro / SmartPart che si trovano nel quadro corrente e in quelli attivi sullo sfondo.

     Avviso: l'impostazione Deformazione macro influisce sulle macro sostituite con Sostituisci macro, SmartPart. Se la macro originale è stata definita e posata con deformazione, anche la macro sostitutiva si comporterà allo stesso modo anche se è stata definita senza deformazione.

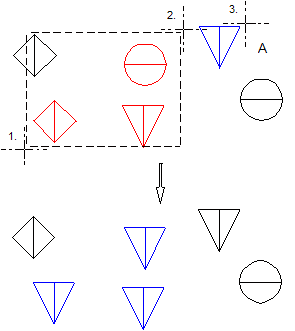

     A: Macro/SmartPart 2 / Macro /SmartPart da catalogo macro
