Allplan 2015-0: Eléments métalliques/d’ossature, paramètres

Toutes les dimensions et caractéristiques des éléments métalliques et des éléments d’ossature peuvent être modifiées.
Cette rubrique porte avant tout sur les paramètres de la fonction Chevron ; les paramètres des autres éléments sont réglés de manière analogue.
Lorsque les autres éléments présentent des particularités, celles-ci sont expressément mentionnées.

Permet de sélectionner la terminaison des chevrons au niveau de l’égout et du faîtage.

Selon le métier affecté, vous disposez de modèles de liste différents pour l’évaluation quantitative.

Pour assigner un métier à un élément, cliquez sur l’entrée souhaitée.

Permet de définir qu'un élément métallique ou d’ossature de priorité supérieure (une panne par exemple) découpe un élément de priorité moindre (un chevron par exemple).

La grandeur (ou mode de comptabilisation : à l’unité, m, m² ou m3 par exemple) est prise en compte dans diverses listes.

Des murs d'épaisseur différente peuvent par exemple être comptabilisés selon leur volume ou selon leur surface.

Pour assigner une grandeur, cliquez sur l’option souhaitée.

Permet de spécifier que les éléments métalliques et en bois coupés par un élément de priorité supérieure conservent le découpage même lorsque l'autre élément est supprimé et que la commande Mise à jour éléments métalliques/d'ossature est utilisée.

L’élément de construction concerné est représenté sous forme schématique. Si nécessaire, vous pouvez définir ici des paramètres de répartition (dimensions). Vous retrouvez les rubriques à renseigner dans l’aperçu schématique.

En fonction des types de faîtage et d’égout sélectionnés, les paramètres à définir s’affichent sur un schéma.

En cliquant sur

à côté de la rubrique Hauteur bord supérieur > toit, vous pouvez définir si la hauteur au-dessus du toit se rapporte au bord supérieur ou au bord inférieur de l’élément. Lorsque vous définissez des chevrons sous une toiture par exemple, vous pouvez donc faire coïncider le bord supérieur des chevrons avec le bord inférieur de la couverture.
Exemple

A Bord supérieur des chevrons, par rapport au bord inférieur d’une couverture multicouche

Si vous modifiez la valeur Hauteur bord supérieur > toit (distance au-dessus du toit) d’un chevronnage, les chevrons sont déplacés perpendiculairement à la pente du toit de manière à obtenir une transition exacte entre le chevronnage et la couverture. La position des chevrons dans la vue en plan est automatiquement mise à jour.
Exemple

-->

A Chevron
B Couverture multicouche
C Le chevron est allongé

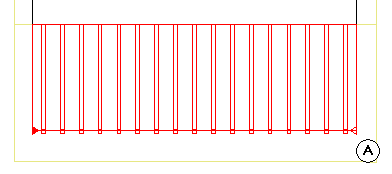

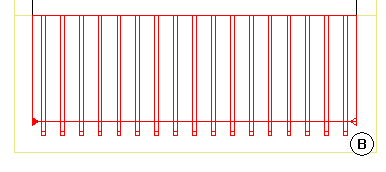

La position des chevrons dans la vue en plan est automatiquement mise à jour :

-->

A Chevron
B Le chevron est allongé dans la vue en plan

Les paramètres Pente toit et Plan de référence hauteur d'égout sont grisés pendant la saisie, ils servent uniquement à définir les paramètres du plan de toiture ou du plan auxiliaire temporaire.

Lorsque vous modifiez des éléments d’ossature, vous pouvez entrer de nouvelles valeurs pour les paramètres Pente toit et Plan de référence hauteur d'égout, et donc modifier l'inclinaison a posteriori. Cette fonction peut vous servir par exemple à ajuster le chevronnage d’un toit que vous venez de modifier dans le Modeleur de toitures.

L'interaction entre les paramètres Pente toit et Pente du pan opposé, ou les valeurs Hauteur chevrons et Hauteur chevron opposé peuvent provoquer une configuration oblique du faîtage :

Hauteur chevron opposé:
(1) Faîtage oblique dû à la saisie de pentes différentes
(2) Faîtage oblique dû à la saisie de hauteurs de chevrons différentes

Permet de définir la saillie au début et à la fin de la panne-chevron (dans le sens de la saisie).

Les paramètres Hauteur bord supérieur > toit, Pente toit et Plan de référence hauteur d'égout peuvent être définis de la même manière que pour les chevrons.

Le paramètre Angle d'insertion permet de définir l’angle avec lequel le poinçon doit être dessiné dans la vue en plan.

Paramètres de répartition (éléments métalliques/d’ossature quelconques uniquement)

Permet de définir la forme de l’élément quelconque au niveau de son extrémité inférieure/supérieure.

Attributs avancés (éléments métalliques/d’ossature quelconques uniquement)

Permet d’assigner une fonction à l’élément métallique/d’ossature quelconque (contrefiche, aisselier, etc.) concerné.

Les éléments peuvent ensuite être sélectionnés selon leur fonction et évalués quantitativement dans des listes à l’aide de la fonction Liste métal, bois.

Les attributs suivants concernent la représentation des chevrons dans les coupes et dans l'animation :

Pour sélectionner un hachurage, cliquez dans le champ placé à côté de Hachurage et sélectionnez le hachurage souhaité.
Si vous voulez que le hachurage soit représenté sur un fond coloré, choisissez la couleur souhaitée dans la colonne Remplissage.

Pour annuler l'utilisation du hachurage, désactivez la case à cocher en regard de Hachurage.

Pour sélectionner un motif, cliquez dans le champ placé à côté de Motif et sélectionnez le motif souhaité.
Si vous voulez que le motif soit représenté sur un fond coloré, choisissez la couleur souhaitée dans la colonne Remplissage.

Pour annuler l'utilisation du motif, désactivez la case à cocher en regard du motif concerné.

Pour sélectionner un remplissage, cliquez dans le champ placé à côté de Remplissage et sélectionnez la couleur souhaitée.
En plus du remplissage, vous pouvez aussi sélectionner un hachurage ou un motif ; le remplissage sert alors de couleur de fond.

Pour annuler l'utilisation du remplissage, désactivez la case à cocher en regard de Remplissage.

Pour sélectionner une surface d'image, cliquez dans le champ placé à côté de surface d'image et sélectionnez le fichier souhaité.

Pour annuler l'utilisation de la surface d'image, désactivez la case à cocher en regard de Surface d'image.

Pour sélectionner un style de surface, cliquez dans le champ placé à côté de Style de surface et sélectionnez le style de surface souhaité.

Vous devez avoir défini des styles de surface au préalable.

Pour annuler l'utilisation du style de surface, désactivez la case à cocher en regard de Style de surface.

Largeur/hauteur	Permet d’entrer les dimensions extérieures de la hauteur et de la largeur du profil, séparées par "/".
Rectangle	Permet de sélectionner un profil rectangulaire. Si vous avez sélectionné un profil dans un catalogue de symboles, un clic sur ce bouton vous permet de revenir à un profil rectangulaire.
Profil	En cliquant sur l’icône, vous pouvez sélectionner une section quelconque dans une bibliothèque de symboles. Sur demande, Nemetschek fournit des bibliothèques de symboles appropriées. Vous pouvez aussi dessiner un profil de section en 2D et l’enregistrer en tant que symbole.
Symétrie/Rotation	Permet de créer une copie symétrique du profil et/ou de le faire pivoter.
