Layer auf mehrere Teilbilder und mehrere Layer verteilen

Um die Layer der Importdatei auf unterschiedliche Teilbilder und unterschiedliche Layer zu verteilen, aktivieren Sie beide Kontrollkästchen Layer und Dokumente:

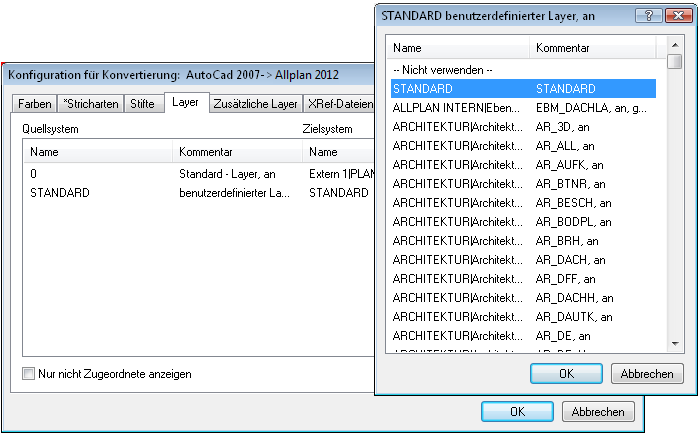

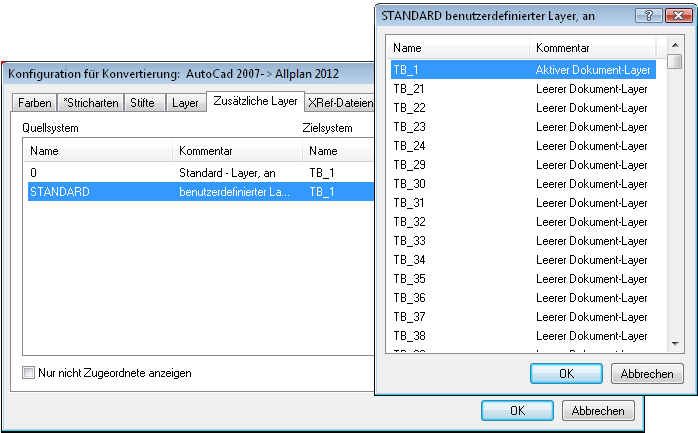

Im Dialogfeld Konfiguration für Konvertierung, Registerkarte Layer, werden alle Allplan-Layer angeboten und können zugeordnet werden. Beim Planimport wird nur der aktuelle Plan angeboten. Zusätzlich wird eine weitere Registerkarte Zusätzliche Layer angeboten, welche zunächst alle leeren Teilbilder sowie das aktive Teilbild enthält. Es ist standardmäßig auf das aktive Teilbild zugeordnet. Über eine Konfigurationsdatei (*.cfg) können auch bereits belegte Teilbilder mit in das Angebot aufgenommen werden. Diese stehen dann am Ende der Auswahlliste zur Layerzuordnung und erhalten den Kommentar Belegter Teilbild-Layer. Die zusätzliche Layertabelle enthält nicht die Option, den Layer auf Nicht verwenden zuzuordnen. Die übertragenen Elemente werden dann auf dem in der Registerkarte zusätzliche Layer zugewiesenem Teilbild auf dem in der ‚normalen' Registerkarte Layer eingestellten Allplan-Layer erzeugt.
