Palette "Rendern"

Auswahl einer der vorgegebenen Auflösungen als Vorschlagswert für das Rendering.

Hinweis: Die hier eingestellte Auflösung wird ebenfalls in der Funktion

Film aufzeichnen als Vorschlagswert verwendet.

Einstellung einer anderen als der unter Voreinstellung vorgegebenen Auflösung für das gerenderte Pixelbild über die Palette Rendergröße.

Hier legen Sie den Renderer fest. Sie können zwischen Standard, Physikalisch und Redshift wählen.

Der physikalische Renderer berechnet manche Szenen besser und/oder schneller als der Standard-Renderer. Mit Standard auftretenden Probleme, wie z. B. Moiré bei gekachelten Texturen, treten bei Physikalisch nicht auf. Redshift ist ein Hochleistungs-Renderer von Maxon, der i.d.R. die schnellsten und besten Ergebnisse liefert. Außerdem stehen für Redshift erweiterte Kameraeinstellungen (Stereo-Sphärisch und Fisheye) zur Verfügung.

Tipp: Die Ergebnisse können je nach Modell und Szenerie unterschiedlich ausfallen. Führen Sie deshalb Probe-Renderings mit reduzierten Einstellungen durch, um den geeigneten Renderer zu finden.

Sie können zwischen den Rendering-Methoden GI {...} (Global Illumination) und Keine GI (ohne Global Illumination) wählen.

Rendern ohne Global Illumination liefert in erheblich kürzerer Zeit ein Ergebnis und ist daher besonders geeignet für schnelle Probe-Renderings. Glanzlichter und harte Konturen von Schatten sind gut zu erkennen. Lichter, Farben, Farb- und Schattenverläufe können hingegen nicht beurteilt werden.

Für die Rendering-Methoden mit Global Illumination GI {...} können Sie die primäre und die sekundäre Renderingmethode bestimmen. Bei den Renderern Standard und Physikalisch sind dies:

GI {IR + IR}
Sowohl für die primäre als auch für die sekundäre Methode wird Irradiance Cache verwendet.
Diese Einstellung ist besonders für Innenansichten geeignet, die überwiegend durch künstliche Beleuchtung erhellt werden.
GI {IR + QMC}
Für die primäre Methode wird Irradiance Cache verwendet und für die sekundäre Methode Quasi Monte Carlo. Die Berechnung kann dadurch etwas länger dauern.
Diese Einstellung ist besonders für Außenansichten geeignet, die überwiegend durch natürliches Licht erhellt werden; zusätzliche künstliche Beleuchtung wird ebenfalls berücksichtigt.

Tipp: Da mit GI {IR + QMC} Schatten präziser berechnet werden, kann es in bestimmten Fällen von Vorteil sein, auch Innenansichten mit dieser Methode zu rendern; in diesem Fall kann die Berechnung länger dauern.
Dabei vereinzelt auftretende Bildverzerrungen können ggf. mit einer höheren Qualität (vgl. unter Qualität die Option Voreinstellung) in Kombination mit einer Optimierung für Innenansichten (vgl. Option Optimieren für) kompensiert werden.
GI {IR + Licht-Maps}
Für die primäre Methode wird Irradiance Cache verwendet und für die sekundäre Methode Licht-Maps.
Diese Rendering-Methode ist besonders für Szenen geeignet, in denen mehrere nahe an Wänden oder ähnlichen Objekten befindliche und parallel zu diesen strahlende Lichtquellen auf engem Raum angeordnet sind. Diese Konstellation kann bei anderen Rendering-Methoden zu unerwünschten Lichteffekten führen, wie z. B. zu unregelmäßig verteilten Lichtpunkten.

Beispiel für das Rendering-Ergebnis ohne und mit Licht-Maps:

Hinweis: Mit dieser Rendering-Methode erzeugte Renderings fallen i.d.R. etwas heller aus als bei anderen Rendering-Methoden.

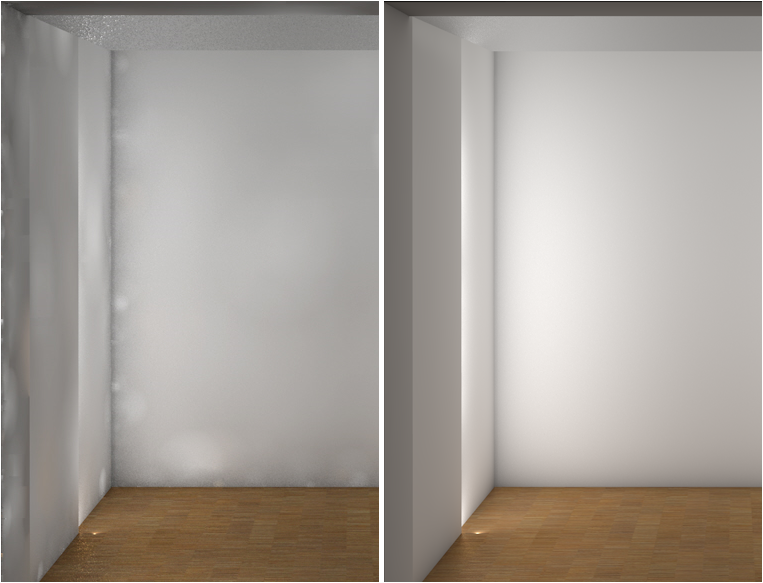

Rendering-Ergebnis ohne Licht-Mapping (links) und mit mittlerer Licht-Maps Qualität (rechts).
GI {IR Legacy}, GI {IR Legacy+ QMC}
Diese Einstellungen entsprechen den Rendermodi GI {IR + IR} und GI {IR + QMC}. Hier wird jedoch der Irradiance Cache der Versionen Allplan 2017 und früher genutzt.
Verwenden Sie diese Rendermodi, wenn Sie Projekte aus früheren Versionen weiter bearbeiten, damit die Renderergebnisse zu den bestehenden passen.

GI {BF + IPC}
Für die primäre Methode wird Brute Force verwendet und für die sekundäre Methode Irradiance Point Cloud.
Diese Rendering-Methode ist besonders für Szenen geeignet, die mehrere Lichtquellen enthalten bzw. in denen schwierige Lichtverhältnisse herrschen.
GI {BF + BF}
Sowohl für die primäre als auch für die sekundäre Methode wird Brute Force verwendet.
Der GI Renderer Brute Force ist der grundlegendste und exakteste Renderer. Eine Interpolation der Berechnungsergebnisse wird nicht durchgeführt. Die Berechnung kann dadurch etwas länger dauern.

Nur, wenn unter Renderer die Einstellung Standard oder Physikalisch gewählt ist.

In der Palette Optionen können Sie bestimmen, welche optischen Effekte und Oberflächenelemente Eingang in die Berechnung finden sollen.

Bei aktivierter Option wird der Hintergrund des Pixelbildes mit einem Alphakanal maskiert, d. h. eine eventuell eingestellte Hintergrundfarbe oder ein hinterlegtes Pixelbild wird bei der Berechnung ausgespart.

Dies ist dann erforderlich, wenn das gerenderte Pixelbild transparent über einen anderen Hintergrund gelegt werden soll (Stichwort: Alpha-Blending).

Bei aktivierter Option wird die virtuelle Grundebene beim Rendering berücksichtigt, bei deaktivierter Option nicht.

Nur, wenn unter Renderer die Einstellung Standard oder Physikalisch gewählt ist.

Optimiert die Berechnung je nach Einstellung für Außen- (überwiegend natürliches Licht) oder Innenansichten (überwiegend künstliches Licht, schwierige Lichtverhältnisse mit indirekt beleuchteten Flächen).

Die hier gewählte Einstellung wird direkt beeinflusst durch die Einstellung der Option Qualität des Testlaufs unter Irradiance cache (vgl. Palette Erweiterte Einstellungen).

Nur, wenn unter Renderer die Einstellung Standard oder Physikalisch gewählt ist.

Über den Gamma-Wert der "Global Illumination" steuern Sie die Helligkeit der Gesamtszenerie im Rendering-Ergebnis.

Dunkel erscheinende Rendering-Ergebnisse, z. B. bedingt durch niedrige Werte für die Strahltiefe (vgl. Palette Erweiterte Einstellungen), lassen sich damit global aufhellen, überbelichtete Rendering-Ergebnisse abdunkeln.

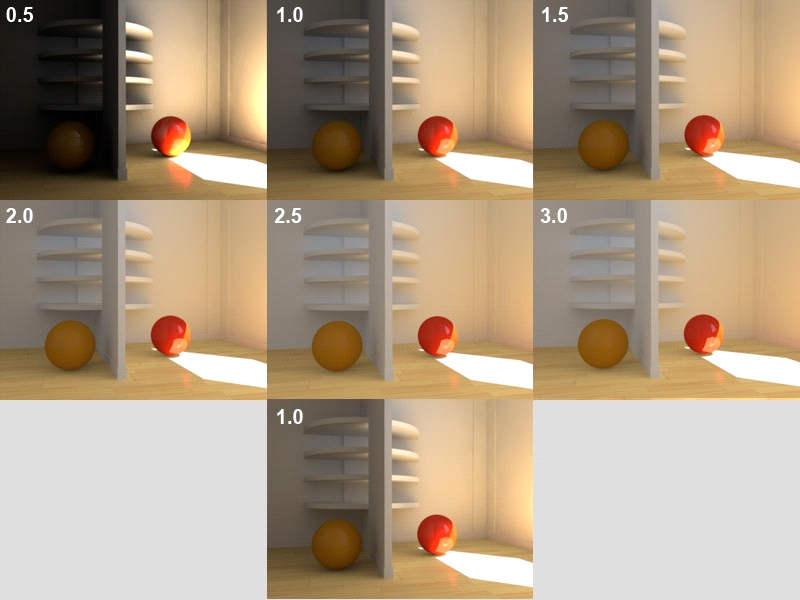

Die Bilder 1-6 zeigen die Unterschiede im Rendering-Ergebnis bei verschiedenen Werten für die Globale Helligkeit (= den Gamma-Wert) bei konstanter Strahltiefe = 3.

Zum Vergleich in der untersten Zeile das Rendering-Ergebnis für eine Globale Helligkeit = 1 und eine Strahltiefe = 8.

Auswahl einer der vordefinierten Qualitätsstufen für das gerenderte Ziel-Pixelbild (je höher die gewählte Qualitätsstufe, desto länger die Rechenzeit).

Unter Erweiterte Einstellungen können die für die einzelnen Qualitätsstufen festgelegten Einstellungen benutzerdefiniert verändert werden.

Definition erweiterter Rendering-Einstellungen über die Palette Erweiterte Einstellungen, mit denen Sie die Qualität des gerenderten Ziel-Pixelbildes individuell steuern können.

Nur, wenn unter Renderer die Einstellung Standard oder Physikalisch gewählt ist.

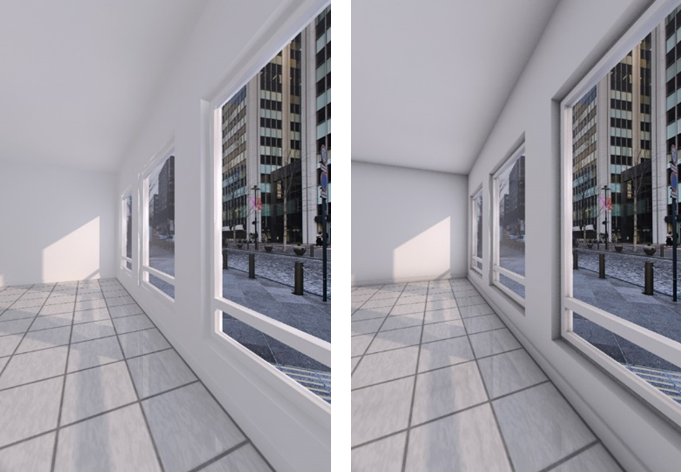

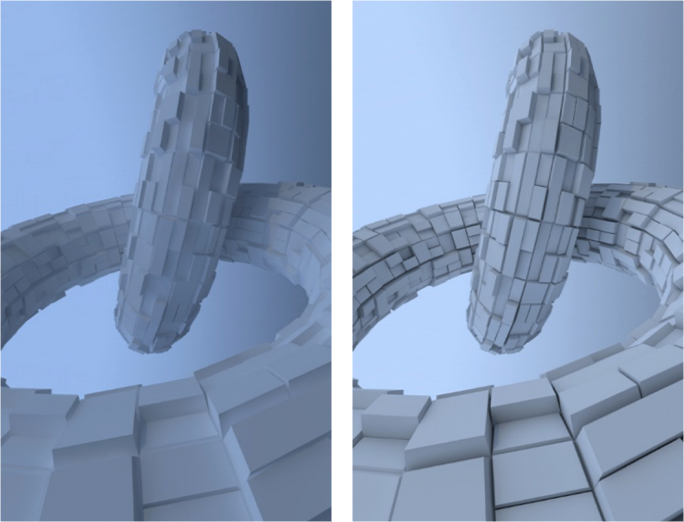

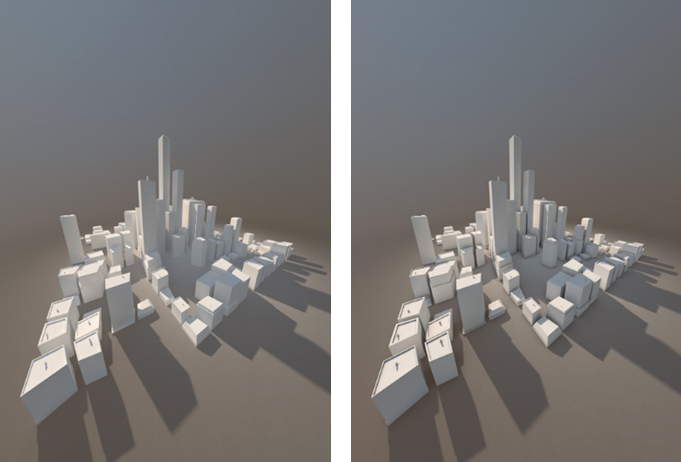

Das "Ambient Occlusion"-Verfahren ist eine in Ergänzung zur Rendering-Methode "Global Illumination" einsetzbare Shading-Technik, über die Sie eine realitätsnahe Verschattung der Szenerie bei möglichst kurzen Rechenzeiten erzielen. Ein weiterer Vorteil dieses Verfahrens liegt in der Verbesserung der Detailwirkung, indem Kanten und Ecken zusätzlich verschattet werden.

Ambient Occlusion wird z. B. verwendet, um die Lichtverhältnisse bei bewölktem Himmel ohne direkte Sonneneinstrahlung zu simulieren; das Verfahren ist für Innenraum- wie auch für Außenperspektiven gleichermaßen geeignet.

Wenn Sie diese Option aktivieren, können Sie auf der Palette Erweiterte Einstellungen unter AO Parameter weitere Parameter einstellen.

Bei eingeschaltetem Blooming wird ein zusätzlicher Lichtkranz um Lichtquellen, wie z. B. die Sonne oder punktförmigen Lichtquellen, gelegt. Voraussetzung ist also, dass über

Umgebung (Aufruf) als Hintergrund der Physikalische Himmel gewählt oder über

Projektlicht einstellen (Aufruf) eine oder mehrere künstliche Lichtquellen gesetzt wurden.

Bei eingeschaltetem Linseneffekt werden zusätzlich kreisförmige Lichtreflexionen (vergleichbar mit der Reflexion einer Lichtquelle in einer Kameralinse) in das Bild eingestreut.

Nur, wenn unter Renderer die Einstellung Physikalisch oder Redshift gewählt ist.

Bei aktivierter Option wird die Einstellung für die Tiefenschärfe (DOF = Depth of Field) berücksichtigt. Diese wird über die

Freie Projektion (Fenster-Symbolleiste) eingestellt.

Nur, wenn unter Renderer die Einstellung Standard oder Physikalisch gewählt ist.

Nachjustierung über-/unterbelichteter Bereiche durch Reduzierung des Dynamikumfangs.

Insbesondere bei großen Helligkeitsunterschieden innerhalb einer Szene, z. B. bei direkt beleuchteten, hellen Flächen in Kombination mit beschatteten Bereichen, kann durch eine Reduzierung des Dynamikumfangs ein natürlicher Farbeindruck erzielt werden.

Die Steuerung kann über Gammakorrektur (0 - 10) und Lichtempfindlichkeit (ISO-Wert) erfolgen.

Nur, wenn unter Renderer die Einstellung Standard oder Physikalisch gewählt ist.

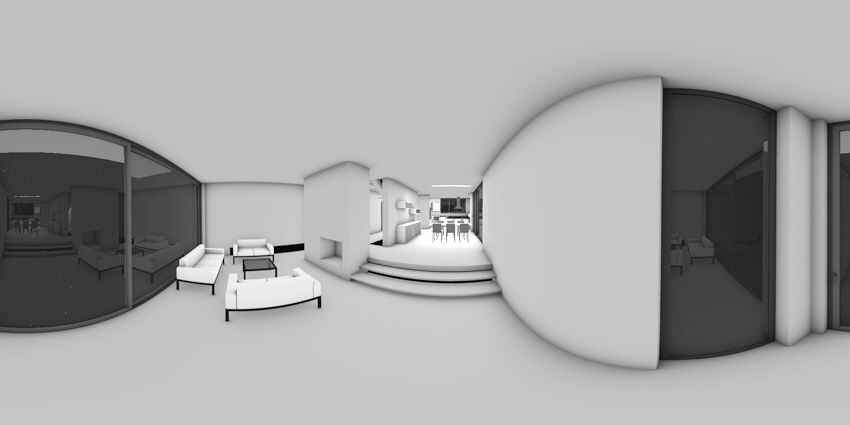

Rendering von sphärischen Panoramabildern, aus denen wiederum mit geeigneten Werkzeugen 360°-Ansichten und Kugelpanoramen erzeugt werden können (siehe "360°-Ansichten erstellen").

Wichtig!
Damit sphärische Panoramabilder in Kugelpanoramen korrekt dargestellt werden können, muss für die Bildauflösung ein Verhältnis von 2:1 (z. B. 4.000 x 2.000 Pixel) gewählt, unter Modus die Option Breitengrad-Längengrad eingestellt und das Rendering-Ergebnis im JPG- oder TIF-Format gespeichert werden.

Nur, wenn unter Renderer die Einstellung Standard oder Physikalisch gewählt und die Option Sphärisch aktiviert ist.
