3D-Fläche stanzen

3D Skizzieren

Mit dieser Funktion erzeugen Sie auf einer vorhandenen Fläche eines 3D-Körpers einen weiteren 3D-Körper. Zunächst wird eine geschlossene Kontur gezeichnet. Diese wird anschließend in positiver oder negativer Richtung mit einer Höhe versehen und entsprechend mit dem 3D-Körper vereinigt oder von ihm abgezogen.

So stanzen Sie eine 3D-Fläche

1. Halten Sie die ALT-Taste gedrückt, und klicken Sie mit der linken Maustaste in die Zeichenfläche.
2. Wählen Sie den Skizziermodus 3D-Fläche stanzen.
3. Skizzieren Sie die Grundfläche des neuen Körpers auf einer Fläche eines bestehenden 3D-Körpers.
4. Gehen Sie folgendermaßen vor:
   • Um eine beliebige Grundfläche zu erzeugen, halten Sie die ALT-Taste gedrückt und zeichnen Sie mit der Maus die Kontur der Fläche.

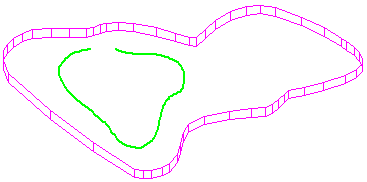

     Die Kontur wird hellgrün dargestellt.
   • Um eine achsenparallele oder kreisförmige Grundfläche zu erzeugen, halten Sie die ALT- und die STRG-Taste gedrückt und zeichnen Sie mit der Maus die Kontur der Fläche.
     Die Kontur wird dunkelblau dargestellt.

     Lassen Sie die ALT- (und STRG-) Taste los, und geben Sie die Höhe des Stanz-Körpers (lotrecht zur Grundfläche) in positiver oder negativer Richtung in der Dialogzeile oder per Mausklick ein.

     Auf der Fläche des 3D-Körpers wird ein neuer Körper erzeugt, der entsprechend der Höhe mit dem bestehenden Körper vereinigt oder von ihm abgezogen wird.

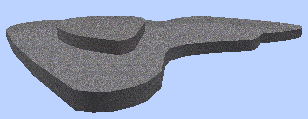

     Beispiel: 3D-Fläche stanzen



     -->
