Perspektive übernehmen

Funktion Verlegeplandarstellungen

Mit dieser Funktion können Sie eine isometrische Darstellung von gewählten Elementen übernehmen und an einer beliebigen Stelle am Plan absetzen.

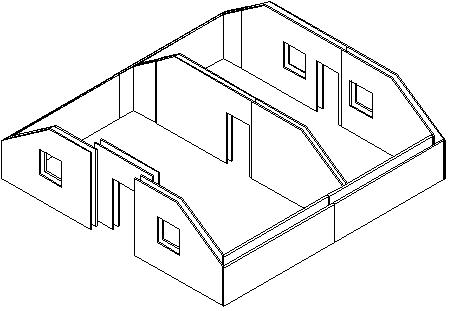

Isometrie für Stellplan (Beispiel)

So erstellen Sie eine Perspektive

1. Klicken Sie auf Verlegeplandarstellungen (Aufruf) und dann auf Perspektive übernehmen.


   Rufen Sie Verlegeplandarstellungen auf eine der folgenden Arten auf

   • Actionbar: Rolle Fertigteile Aufgabe Fertigteildecke Aufgabenbereich Fertigteildecke

   • Menüleiste: Erzeugen Precast Fertigteildecke/Fertigteilwand/Precast Element

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Fertigteildecke

   Fertigteilwand

   Precast Element

2. Wählen Sie nun in der Fenster-Symbolleiste die gewünschte Isometrie (, , , ) für das aktive Fenster.
3. Wählen Sie über Bereich jene Fertigteilelemente, die dargestellt werden sollen.

   Hinweis: Die Erzeugung einer Isometrie von einer Ziegeleinhängedecke ist nicht möglich.

4. Wählen Sie nun wieder die Grundrissdarstellung für das aktive Fenster.
5. Setzen Sie die erzeugte Perspektive an einer beliebigen Stelle im Grundriss ab.
