3D-Rechteck, beliebig

Funktion 3D-Linie

So zeichnen Sie ein beliebig positioniertes 3D-Rechteck

1. Klicken Sie auf 3D-Linie (Aufruf).


   Rufen Sie 3D-Linie auf eine der folgenden Arten auf

   • Actionbar: Rolle Konstruktion Aufgabe Freies Modellieren Aufgabenbereich 3D-Objekte

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

2. In der Dialog-Symbolleiste 3D-Linie klicken Sie auf 3D-Rechteck.
3. Klicken Sie in den Eingabeoptionen auf Freie 3D-Eingabe.
4. Geben Sie den ersten Eckpunkt des 3D-Rechtecks an.

   Tipp: Mit Zurück können Sie die Eingaben schrittweise rückgängig machen.

5. Geben Sie die erste Kante an, indem Sie entweder:
   • einen beliebigen Punkt setzen, oder
   • die Länge der Kante eingeben und die Richtung durch einen Richtungspunkt eingeben


     Richtungspunkte werden immer dann benötigt, wenn die Lage des Elements im Raum noch nicht eindeutig bestimmt ist.

     Um einen Richtungspunkt einzugeben, verfahren Sie folgendermaßen:

     • Klicken Sie in ein Ansichts- oder Isometriefenster, um die Richtung oberhalb oder unterhalb des Elementes einzugeben
     • Klicken Sie auf einen bestehenden Punkt im Ansichts- oder Isometriefenster. Die Richtung ergibt sich dann aus dessen Y- bzw. Z-Koordinate.
     • Wenn Sie einen Punkt im Grundrissfenster anklicken, dann wird dessen Z-Koordinate nicht übernommen.
       Mit Hilfe der Summenfunktion und Deltapunkt können Sie eine Z-Koordinate für diesen Punkt eingeben.
6. Geben Sie die zweite Kante an, indem Sie entweder:
   • einen beliebigen Punkt setzen, oder
   • die Länge der Kante eingeben und die Richtung durch einen Richtungspunkt definieren

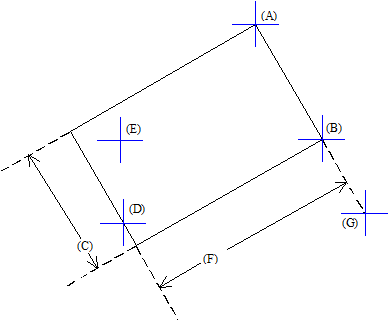

     (A) Eckpunkt
     (B) 1. Kante, Endpunkt
     (C) 1. Kante, Länge
     (D) Punkt auf paralleler Kante
     (E) Richtungspunkt
     (F) Länge der 2. Kante
     (G) Richtungspunkt
