Parallele Flächen

Aufgabenbereich 3D-Objekte

Mit dieser Funktion zeichnen Sie parallele Flächen zu vorhandenen polygonalen 3D-Flächen und -Körpern.

Hinweis: Mit Parallele Flächen erzeugen Sie parallele Flächen von ebenen, polygonalen 3D-Flächen und polygonalen 3D-Körpern. Um parallele Flächen von Allgemeinen 3D-Flächen oder Allgemeinen 3D-Körpern zu erzeugen, verwenden Sie Mantel.

So erzeugen Sie eine parallele Fläche zu einer vorhandenen polygonalen 3D-Fläche

1. Klicken Sie auf Parallele Flächen (Aufruf).


   Rufen Sie Parallele Flächen auf eine der folgenden Arten auf

   • Actionbar: Rolle Konstruktion Aufgabe Freies Modellieren Aufgabenbereich 3D-Objekte

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

2. Definieren Sie auf eine der folgenden Arten die Fläche:
   • Geben Sie 3 Eckpunkte an.
   • Geben Sie 2 Kanten an.
   • Geben Sie eine Kante und einen Eckpunkt an.
3. Definieren Sie auf eine der folgenden Arten die Lage der parallelen Fläche:
   • Geben Sie einen Punkt an, durch den die Fläche verlaufen soll.
   • Geben Sie den Abstand der Fläche, die Verteilungsrichtung und die Anzahl der gewünschten Parallelen an.

     Hinweis: Falls die Meldung Angewählte Punkte/Kanten gehören nicht zur selben Fläche! eingeblendet wird, haben Sie evtl. eine Allgemeine 3D-Fläche oder einen Allgemeinen 3D-Körper aktiviert. Verwenden Sie hier die Funktion Mantel.

4. Beenden Sie die Funktion mit ESC.

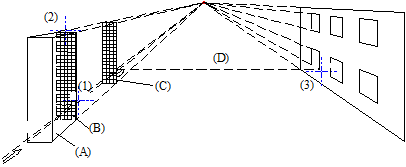

Beispiel 1:

(A) Quader
(B) Ausgangsfläche
(C) Parallele Fläche
(D) Lot
(1) 1. Kante
(2) 2. Kante
(3) Abstand

Beispiel 2:

(A) Quader
(B) Ausgangsfläche
(C) Gewählte Richtung
(D) Gegenrichtung
(1) 1. Kante
(2) 2. Kante
(3) Anzahl = 5
(4) Punkt in Verteilungsrichtung
