Hier legen Sie fest, ob sich bei der Modifikation eines Referenzpunktes die Maßzahlorte der zugehörigen Maßlinien mitverändern sollen oder nicht. Wenn Sie diese Option ausschalten, können Sie den Maßzahlort nachträglich mit der Funktion Maßzahlort anpassen korrigieren.

(A) Modifikation des Bauteils
(B) Maßzahl mittig
(C) Option aktiviert
(D) Option deaktiviert

Hier legen Sie fest, dass bei der Assoziativen Bemaßung von Öffnungen die Höhe der Raum-Bodenfläche berücksichtigt wird. Bei Fenstern wird die Brüstungshöhe angepasst, bei Türen die Öffnungshöhe. Die Einstellung gilt für das aktive Projekt.

Mit Bodenfläche erstellte (Sonder-)Bodenflächen werden nicht berücksichtigt.

Hier legen Sie fest, bei welchem Winkel die Maßzahlen einer Maßlinie und Maßzahl-Texte gekippt werden, damit sie nach DIN 1356 generell von unten bzw. von rechts lesbar sind.

Der hier eingegebene Wert wird nur bei eingeschalteter Schriftrichtungsuntersuchung (Maßlinienparameter) berücksichtigt; die Standardeinstellung ist 3 Grad.

Wenn eine Maßlinie lauter identische Maße enthält, wird statt den Maßzahlen ein Text ausgegeben.
Hier legen Sie den Text dafür fest.

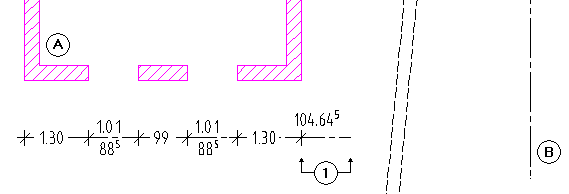

Überstand bei Achsbemaßung

(A) Zu bemaßendes Gebäude, weit entfernt von der Achse
(B) Achse
(1) Überstand der Maßlinie in Richtung Achse, mit Messwert

Hier legen Sie das Dezimaltrennzeichen fest.
Zur Auswahl stehen Komma oder Punkt.

In Abhängigkeit von der Wahl des Dezimaltrennzeichens werden die Vorkommastellen in 3er-Blöcke unterteilt:

Beispiel 1: Dezimaltrennzeichen ist ein Punkt --> 1,234,567.89

Beispiel 2: Dezimaltrennzeichen ist ein Komma --> 1.234.567,89

Hier legen Sie fest, dass die Referenzpunkte von Maßlinien (geklickte Messpunkte) am Bildschirm mit x markiert werden. Die Markierungen werden in der Planzusammenstellung zwar angezeigt, aber nicht gedruckt.

Hier legen Sie fest, dass die Layereinstellung der Maßlinienelemente nicht nur in den Eigenschaften der Maßlinie festgelegt werden kann, sondern auch in der Palette Eigenschaften.
Die Einstellung gilt automatisch für alle Maßlinienelemente (Option Layer bei gleich in allen Elementen wird automatisch aktiviert).
Eingaben in den Eigenschaften der Maßlinie werden in die Palette Eigenschaften übernommen.

Wenn Sie diese Option wählen, wird die Länge des Maßpfeils bei der Radiusbemaßung automatisch ermittelt.

Wenn Sie diese Option wählen, können Sie einen eigenen Wert für die Länge des Maßpfeils bei der Radiusbemaßung eingeben.

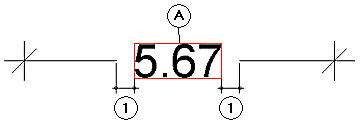

Der eingegebene Wert wird als Faktor mit der aktuellen Maßzahlhöhe
multipliziert und bestimmt den Abstand zwischen Maßzahl und Maßlinie
in Schreibrichtung der Maßzahl (horizontal). Der Abstand wird je zur
Hälfte vor und nach der Maßzahl eingefügt.

(A) Maximale Ausdehnung der Maßzahl
(1) Freistellung für Maßlinien - horizontal

Der eingegebene Wert wird als Faktor mit der aktuellen Maßzahlhöhe
multipliziert und bestimmt den Abstand zwischen Maßzahl und Maßlinie
in Richtung der Maßzahlhöhe (vertikal). Der Abstand wird je zur
Hälfte über und unter der Maßzahl eingefügt.

(A) Maximale Ausdehnung der Maßzahl
(2) Freistellung für Maßlinien - vertikal

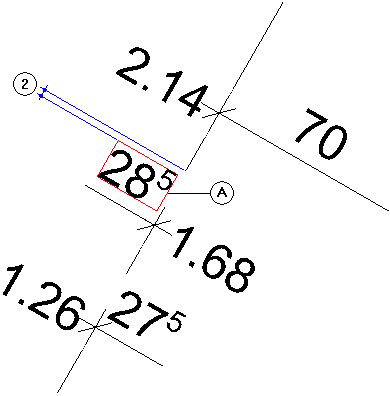

(A) Maximale Ausdehnung der Maßzahl
(2) Hier schneidet die Freistellung die horizontale Maßlinie aus.

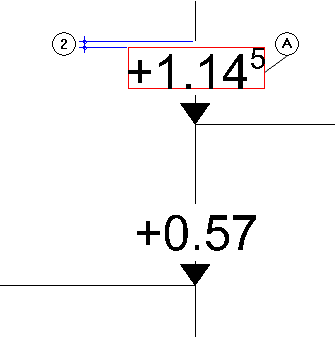

(A) Maximale Ausdehnung der Maßzahl
(2) Beispiel Kote mit Maßliniendarstellung

(A) Maximale Ausdehnung der Maßzahl
(2) Beispiel Absteckung

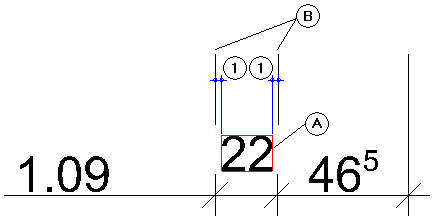

Der eingegebene Wert wird als Faktor mit der aktuellen Maßzahlhöhe
multipliziert und bestimmt den Abstand zwischen Maßzahl und Maßhilfslinie
in Schreibrichtung der Maßzahl (horizontal). Der Abstand wird je zur
Hälfte vor und nach der Maßzahl eingefügt.

(A) Maximale Ausdehnung der Maßzahl
(B) Maßhilfslinien
(1) Freistellung für Maßhilfslinien - horizontal

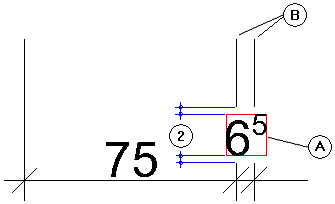

Der eingegebene Wert wird als Faktor mit der aktuellen Maßzahlhöhe
multipliziert und bestimmt den Abstand zwischen Maßzahl und Maßhilfslinie
in Richtung der Maßzahlhöhe (vertikal). Der Abstand wird je zur
Hälfte über und unter der Maßzahl eingefügt.

(A) Maximale Ausdehnung der Maßzahl
(B) Maßhilfslinie
(2) Freistellung für Maßhilfslinien - vertikal

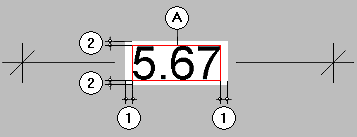

Der eingegebene Wert wird als Faktor mit der aktuellen Maßzahlhöhe
multipliziert und bestimmt den Überstand der hinterlegten Füllfläche über
die Maßzahl in Schreibrichtung der Maßzahl (horizontal). Der Abstand wird
je zur Hälfte vor und nach der Maßzahl eingefügt.

(A) Maximale Ausdehnung der Maßzahl
(1) Überstand Füllfläche - horizontal
Überstand in horizontaler Richtung (analog Textbreite)
(2) Überstand Füllfläche - vertikal
Überstand in vertikaler Richtung (analog Texthöhe)

Der eingegebene Wert wird als Faktor mit der aktuellen Maßzahlhöhe
multipliziert und bestimmt den Überstand der hinterlegten Füllfläche
in Richtung der Maßzahlhöhe (vertikal). Der Abstand wird je zur Hälfte
über und unter der Maßzahl eingefügt.

(A) Maximale Ausdehnung der Maßzahl
(1) Überstand Füllfläche - horizontal
Überstand in horizontaler Richtung (analog Textbreite)
(2) Überstand Füllfläche - vertikal
Überstand in vertikaler Richtung (analog Texthöhe)
