Öffnung in Bestandswand verkleinern

Eine vorhandene Öffnung in einer Bestandswand soll verkleinert werden. Dazu wird die vorhandene Öffnung als Abbruch markiert, und eine kleinere Neubauöffnung wird in die Abbruchöffnung gezeichnet.

So verkleinern Sie eine Öffnung in einer Bestandswand

• Alle relevanten Elemente des Bestandsplans wurden bereits mit der Funktion Umwandlung Umbauplanung in Bestand umgewandelt.

1. Aktivieren Sie das Teilbild für die Neubauelemente, und öffnen Sie das Teilbild mit Bestand und Abbruch aktiv im Hintergrund.

   Hinweis: Öffnungen werden automatisch die jeweilige Wand eingefügt, unabhängig davon, ob das Teilbild mit der Wand aktiv oder aktiv im Hintergrund geöffnet wurde.

   Wandeln Sie erst die Bestandsöffnung in Abbruch.

2. Klicken Sie auf Umwandlung Umbauplanung.
3. Klicken Sie auf Eigenschaften, und legen Sie auf eine der folgenden Arten die Abbruchparameter für die Bestandsöffnung fest:
   • Stellen Sie die Parameter des Elements im Dialogfeld Umwandlung Umbauplanung ein.
   • Verwenden Sie die Standardeinstellung der Parameter, die Sie mit Reset wieder herstellen können.
   • Klicken Sie auf Parameter übernehmen, und übernehmen Sie die Parameter eines passenden Elementes aus einem der Umbau-Assistenten.
4. Klicken Sie auf Abbruch.
5. Aktivieren Sie die Öffnung(en), welche die übernommenen Abbruch-Parameter erhalten sollen, und klicken Sie auf Anwenden.

   Hinweis: Es reicht aus, wenn nur das Öffnungsmakro in Abbruch gewandelt wird. Die Funktion Abbruchkörper, Neubaukörper erzeugt auch bei Vorhandensein einer Bestandsöffnung in einer Bestandswand einen Neubauköper.

6. Zeichnen Sie die kleinere Neubau-Öffnung in die Abbruchöffnung.

   Jedes neu gezeichnete Bauteil erhält automatisch die Umbaukategorie Neubau.

   Wenn Sie Bauteile aus den Umbau-Assistenten verwenden möchten, gehen Sie folgendermaßen vor:

   • Suchen Sie in einem der Umbau-Assistenten ein passendes Bauteil.
   • Doppelklicken Sie mit der rechten Maustaste auf das Bauteil,

     oder

     Klicken Sie mit der rechten Maustaste auf das Bauteil, und dann im Kontextmenü auf Übernahme.

     Die Erzeugerfunktion des Bauteils wird geöffnet, und alle Parameter werden aus dem Assistenten übernommen.

7. Klicken Sie auf Abbruchkörper, Neubaukörper.
8. Klicken Sie auf Eigenschaften, und legen Sie auf eine der folgenden Arten die Parameter für die Abbruch- und Neubaukörper fest:
   • Stellen Sie die Parameter des Elements im Dialogfeld Abbruchkörper, Neubaukörper für Öffnungen in Bestandswänden ein.
   • Verwenden Sie die Standardeinstellung der Parameter, die Sie mit Reset wieder herstellen können.
   • Klicken Sie auf Parameter übernehmen, und übernehmen Sie die Parameter eines passenden Elementes aus einem der Umbau-Assistenten.

     Hinweis: Wenn Sie die Eigenschaften von bestehenden Elementen oder aus einem Assistenten übernehmen möchten, dann müssen Sie Übernahme zweimal aufrufen, um einmal die Eigenschaften für den Neubau- und einmal die für den Abbruchkörper festzulegen.

9. Aktivieren Sie Abbruch- und Neubauöffnung, und klicken Sie auf Anwenden.

   Der Neubaukörper mit korrekter Geometrie, Formateigenschaften, Attributen, Höhenanbindung etc. wird automatisch in der Wand erzeugt.

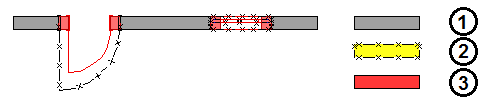

   (1) Bestand, (2) Abbruch, (3) Neubau

Hinweis: Im Eingabedialog von Abbruchkörper, Neubaukörper können Sie mit Hilfe der Option Schichtweise erzeugen wandschichtweise Neubaukörper mit unterschiedlichen Materialen erzeugen. So können Sie z.B. eine aus 5cm Wärmedämmung und 24cm Ziegelmauerwerk bestehende Bestandswand mit einem äquivalenten, ebenfalls aus einer Dämm- und einer Mauerwerksschicht bestehenden Neubaukörper zusetzen.

Mit der Option Neubaukörperdicke legen Sie fest, dass der Neubaukörper mit einer anderen Wandstärke erzeugt wird als die Bestandswand, und geben die Dicke ein. So können Sie z.B. eine 50 cm dicke Bestandswand mit einem nur 24cm starken Mauerwerkssegment zusetzen. Klicken Sie dazu auf der Seite in die zuzusetzende Öffnung, in welche die Wand eingebaut werden soll. Achten Sie auf den Richtungspfeil.

Die Option Neubaukörperdicke ist nur zum kompletten Zusetzen von Bestandsöffnungen geeignet.
