Bei der Einstellung Maßstabsgerechte Anpassung im Plan ändert sich auf dem Plan die Größe der Musterelemente mit dem Maßstab, in dem die Planelemente abgesetzt wurden. Bauteile, z.B. Wände, verwenden diese Einstellung.
Bei der Darstellung des Musters unterscheidet sich die Darstellung im Plan von der Darstellung auf dem Dokument. Relevant ist dabei die Darstellung auf dem Plan.

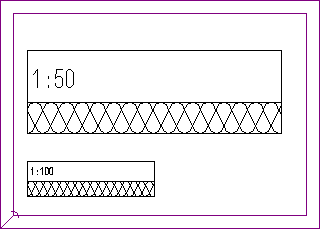

Darstellung im Plandokument
Die Größe der Musterelemente ist bei 1:50 doppelt so groß wie bei 1:100, die Anzahl der Musterelemente bleibt gleich. Die Größe eines einzelnen Musterelements ergibt sich aus dem Wert aus der Definition des Musters, dem Breiten- und Höhenfaktor aus den Parametern des Musters sowie dem Maßstab, in dem das Planelement abgesetzt wurde.
Beispiel: Sie verwenden das Muster 301 und möchten im Plan bei einem Maßstab von 1:100 eine Höhe von 10mm pro Musterelement erhalten. Die Musterhöhe des Musters 301 aus der Definition beträgt 100mm. Deshalb müssen Sie in den Parametern des Musters einen Faktor von 10 eingeben (Höhe eines Musterelements im Plan = Musterhöhe aus der Definition x Faktor x Maßstab im Plan). Bei einem Maßstab von 1:100 ergibt sich mit diesen Werten eine Höhe von 10mm (100mm x 10 x 1/100), bei einem Maßstab von 1:50 ergibt sich eine Höhe von 20mm.
Darstellung im Dokument
Da die Anzahl der Musterelemente gleich bleibt, ändert sich auch die Darstellung auf dem Dokument nicht, wenn Sie den Bezugsmaßstab ändern.
