Festlegen von Stiftdicke, Strichart und Linienfarbe eines Elementes

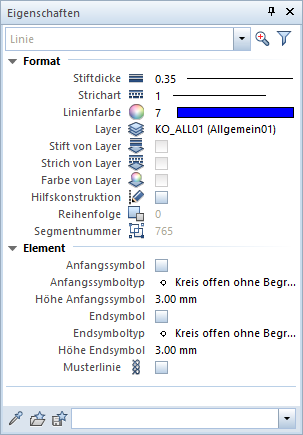

Sobald Sie eine Funktion zum Erzeugen von Elementen aktivieren, wird die Palette Eigenschaften eingeblendet. Vor dem Zeichnen des Elements legen Sie in der Palette Eigenschaften die Liniendicke (Stiftdicke) und die Strichart fest. Wenn die Option Farbe zeigt Stift aktiviert ist (standardmäßig ausgeschaltet), dann wird die Farbe automatisch mit dem Stift eingestellt.

Farbe zeigt Stift heißt, dass die Farbe, mit der ein Element am Bildschirm dargestellt wird, mit seiner Stiftdicke gekoppelt (und davon abhängig) ist. Elemente, die mit einem bestimmten Stift (bzw. einer bestimmten Stiftdicke) gezeichnet wurden, werden deshalb am Bildschirm immer durch die gleiche Farbe dargestellt, unabhängig davon, welche Farbe dem einzelnen Element zugewiesen wurde. Welche Farbe welchen Stift repräsentiert, stellen Sie in den Optionen, Seite Arbeitsumgebung - Stiftfarben ein. Das Ein- und Ausschalten der Option Farbe zeigt Stift erfolgt mit Bildschirmdarstellung (Aufruf).

Wenn Sie mit Layern arbeiten und die Übernahme von Formateigenschaften aus dem Layer ist aktiviert, werden die Formateigenschaften automatisch entsprechend dem aktuellen Layer eingestellt.
