Decke, Parameter

Durch einen Klick auf

Eigenschaften rufen Sie den Dialog zur Parameter- und Attributeingabe von Decken, Bodenplatten oder anderen plattenförmigen Bauteilen auf.

In diesem Dialogfeld wird Ihnen eine Vielzahl von Parametern angeboten, welche Sie entweder vor oder während der Erstellung des Bauteils verändern können. Vorschau-Grafiken informieren Sie über die Eingabemöglichkeiten.

Mit der Schaltfläche Höhe definieren Sie die Höhenlage eines Bauteils. Die Höhe kann als Absolutwert, relativ zur Standardebene, relativ zu einer freien Ebene oder zu einer Abstandsebene, relativ zu einer Bezugsfläche oder bezogen auf ein bereits vorhandenes Bauteil eingegeben werden.

Je nach Art des zugeordneten Gewerks, können unterschiedliche Listen bei der Abrechnung herangezogen werden.

Um ein Gewerk zuzuordnen, klicken Sie auf den entsprechenden Eintrag.

Die Priorität beeinflusst die Verschneidung von Bauteilen unterschiedlicher Bauteilgruppen innerhalb eines Teilbilds. Ein Bauteil höherer Priorität hat Vorrang vor einem Bauteil niedrigerer Priorität.

Wenn Sie z.B. eine horizontale Wand zeichnen und danach eine vertikale, wird aus der horizontalen Wand (bei niedrigerer Priorität) ein Teil ‚herausgeschnitten', es entsteht sozusagen ein Loch.
Innerhalb eines Teilbilds tritt diese Verschneidung auch bei Bauteilen unterschiedlicher Bauteilgruppen auf.

Sie können die Priorität auch nachträglich in der Palette Eigenschaften ändern: Dies hat den Vorteil, dass die Verschneidung des Bauteils mit allen geschnittenen Bauteilen sofort neu berechnet wird, ohne dass 3D aktualisieren ausgeführt werden muss.

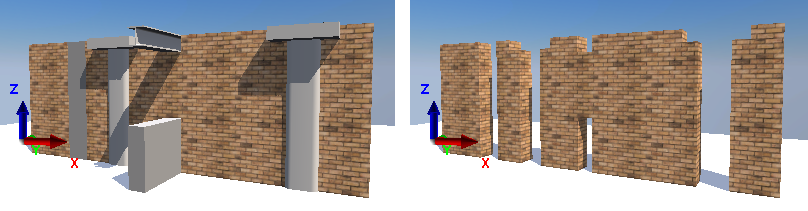

(1) Aus dieser Wand wird ein Teil ‚ausgeschnitten'

Verschneidung unterschiedlicher Bauteile in einem Teilbild über Priorität

Bauteilgruppen, Überblick

Die Abrechnungsart wird bei verschiedenen Listen ausgewertet.

So können unterschiedliche Wandstärken entweder nach Volumen oder Fläche berechnet werden.

Um eine Abrechnungsart zuzuordnen, klicken Sie auf den entsprechenden Eintrag.

Wenn Sie mit der rechten Maustaste an beliebiger Stelle in die Titelzeile klicken, dann erhalten Sie ein Kontextmenü zum Ausblenden nicht benötigter Eigenschaften.

Um eine Schraffur auszuwählen, klicken Sie in das Feld bei Schraffur und wählen den gewünschten Typ aus.
Soll die Schraffur eine Hintergrundfarbe erhalten, klicken Sie zusätzlich in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.

Um die Schraffur auszuschalten, deaktivieren Sie das Kontrollkästchen bei Schraffur.

Um ein Muster auszuwählen, klicken Sie in das Feld bei Muster und wählen den gewünschten Typ aus.
Soll das Muster eine Hintergrundfarbe erhalten, klicken Sie zusätzlich in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.

Um das Muster auszuschalten, deaktivieren Sie das Kontrollkästchen bei Muster.

Um eine Füllfläche auszuwählen, klicken Sie in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.
Zusätzlich zur Füllfläche können Sie auch eine Schraffur oder ein Muster wählen; die Füllfläche dient dann als Hintergrundfarbe.

Um die Füllfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Füllfläche.

Um eine Pixelfläche auszuwählen, klicken Sie in das Feld bei Pixelfläche und wählen die gewünschte Datei aus.

Um die Pixelfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Pixelfläche.

Um eine Stilfläche auszuwählen, klicken Sie in das Feld bei Stilfläche und wählen die gewünschte Stilfläche aus.

Stilflächen müssen bereits definiert sein.

Um die Stilfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Stilfläche.
