Funktion Unterzug, Überzug + Aufkantung + Streifenfundament + Profilwand Funktion Unterzug, Überzug + Aufkantung + Streifenfundament + Profilwand

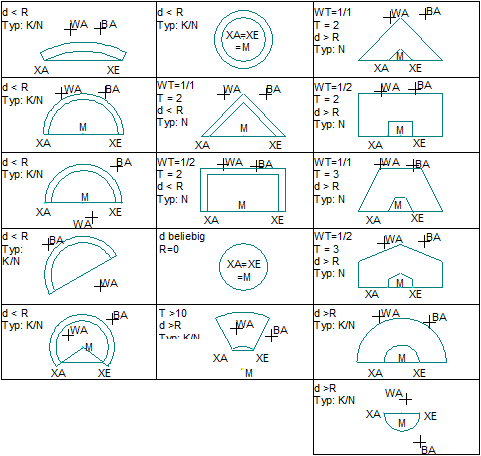

Grundrissbeispiele für den Typ Kreis-Bauteil, N-Eck-Bauteil
Legende: |
|
XA/XE |
Anfangspunkt / Endpunkt des Bauteils |
WA |
Ausdehnung |
d |
Dicke |
R |
Radius |
T |
Teilung des N-Eck-Bauteils |
WT |
Typ des N-Eck-Bauteils: ½ (halb) oder 1/1 (ganz) |
BA |
Bogenausdehnung |
M |
Kreismittelpunkt |
K/N |
Kreis-Bauteil / N-Eck-Bauteil |
