Beispiel 1 zum beliebigen Grundriss

Funktion Treppe mit beliebigem Grundriss

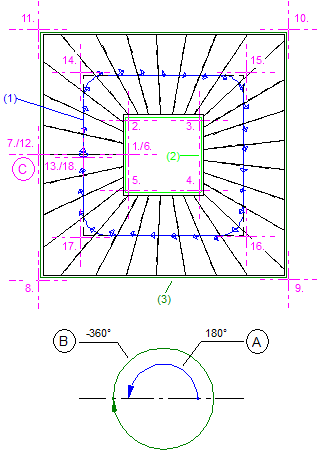

Beispiel 1:

(1) Lauflinie
(2) Innere Begrenzung: Punkte 1 bis 6
(3) Äußere Begrenzung: Punkte 7 bis 12
Laufpunkte: Punkte 13 bis 18
(A) Anfangswinkel: = + 180°
(B) Drehwinkel = Deltawinkel = - 360°
(C) Antritt = Austritt
