Разбиение крыши/перекрытия на элементы

В любое время при разбиении на элементы пролета перекрытия/крыши Вы можете изменить соответствующие параметры щелчком по пунктам

Свойства и

Параметры.

В этих диалоговых окнах множество параметров, которые можно изменять или до, или во время разбиения на элементы.

После нажатия кнопки

, в диалоговом окне Перекрытия/Крыши из сборных элементов можно осуществить следующие настройки:

Здесь определяется, хотите ли вы создать элемент крыши, элемент перекрытия или элемент балкона . Для пустотных, преднапряженных пустотных перекрытий, массивного перекрытия из блоков дополнительно задается тип плиты.
Указание: Элемент балкона для сборно-монолитного перекрытия отличается только определением арматуры. Программа автоматически устанавливает двойную толщину перекрытия для интервала основного каркаса и использует из типов арматуры только сетки и не использует стержни.

Если установлена опция Элементы крыши и Вы не нажимаете на какую-нибудь плоскость крыши после этого, появляется указание о том, что не была нажата никакая действительная плоскость и наклон не может быть рассчитан.

Элементы крыши на плоскости крыши с уклоном 0° могут быть перенастроены на элементы перекрытия. Преобразование наклонных элементов крыши в элементах перекрытия или балкона невозможно.

Если Вы хотите определить параметры для торцевого шва между отдельными элементами,то в Вашем распоряжении находятся настройки для опоры, скосов и для линейной закладной детали (только для сборно-монолитного перекрытия) в диалоговом окне Параметры торцевого шва .

Если Вы хотите разбить на элементы массивное перекрытие, то для Вас в диалоговом окне Параметры профиля доступны настройки для типа и положения профиля торцевого шва, а также типа профиля для продольной и торцевой стороны.

Если Вы хотите разбить на элементы сборно-монолитное перекрытие или перекрытие из блоков, то Вам доступны в диалоговом окне Вкладыши, Распределительные ребра настройки вкладышей и распределительных ребер.

Если Вы хотите разбить на элементы пустотное или преднапряженное пустотное перекрытие, то Вам доступны в диалоговом окне Проемы Перекрытие настройки замены в больших проемах.

Если Вы хотите присоединить атрибуты для расчета к Вашему элементу, в Вашем распоряжении соответствующие воды в диалоговом окне Расчет .

При разбиении на элементы подвесного перекрытия из блоков Вы можете произвести в Диалоговом окнеПоддержка монтажа настройки для поддержки монтажа.

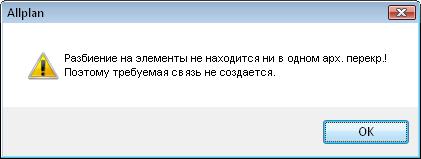

Если этот флажок активирован, то разбиения перекрытия на элементы автоматически назначаются каждому архитектурному перекрытию, в котором есть как минимум одна вершина многоугольника размещения. Если в архитектурном перекрытии нет ни одной вершины многоугольника размещения, осуществляется дополнительный контроль центра тяжести области размещения. Если эта проверка не удалась, то появляется следующее сообщение:

В результате создается разбиение перекрытия на элементы без связи.
Преимущество создания связи с архитектурным перекрытием состоит в активировании или любой другой обработке всего перекрытия.

Если разбивается на элементы плоскость, здесь можно ввести значение, которое определяет высоту плит перекрытия над плоскостью.

В Меню каталогов под пунктом Каталог заводов считываются данные введенных заводов (наименование, адрес производителя). Вы можете в любое время определить новый завод во внешней программе для каталогов или удалить существующие заводы.

В Меню каталогов под пунктом Каталог норм считываются записи норм. В области задач Каталоги можно задать настройки по умолчанию в пункте

Управление каталогами, заводами и нормами.
Эти настройки влияют на статический расчет и на ввод полезной нагрузки (см. Разбиение крыши/перекрытия на элементы - Параметры). Это касается всех сборных элементов активного файла модели.

Указание: Запись Страна/Норма не может изменяться при модификации элементов плиты.

Для типов перекрытий Сборно-монолитное перекрытие (с или без вкладыша), Массивное перекрытие, а также всех перекрытий из блоков можно выбирать различные методы вычислений:

SolCalc: Расчет сборно-монолитного перекрытия или перекрытия из блоков производится с помощью итальянской DLT-программы SolCalc.

МКЭ: Расчет выполняется на основе метода конечных элементов (МКЭ). Здесь нужна связь с архитектурным перекрытием .

МКЭ Пар: Расчет выполняется на основе метода конечных элементов (МКЭ). Здесь нужна связь с архитектурным перекрытием . При помощи функции

Арматура МКЭ автоматически создается прихваченная арматура.

Указание: Запись Расчет не может изменяться при модификации элементов плиты.

Так можно сохранить измененные параметры

Щелкните и укажите место сохранения файла.
Введите имя для файла Избранного.

Так можно читать ранее сохраненные параметры разбиения на элементы при определении параметров

Щелкните , укажите путь и выберите соответствующий файл Избранного.
Измените параметры, если необходимо.

Чтобы защитить заданные пользователем входные параметры от случайного изменения, изменения не заимствуются автоматически в конфигурации . С помощью Вернуться к установкам по умолчанию можно заменить существующие параметры ввода на значения параметров по умолчанию, заданные в конфигурации.

Указание: Значения по умолчанию также используются при настройке нового завода.
