Rileva prospettiva

Funzione Aspetto elementi precast

Questa funzione consente di rilevare una rappresentazione isometrica degli elementi selezionati e di posizionarla sulla tavola in un posto a piacere.

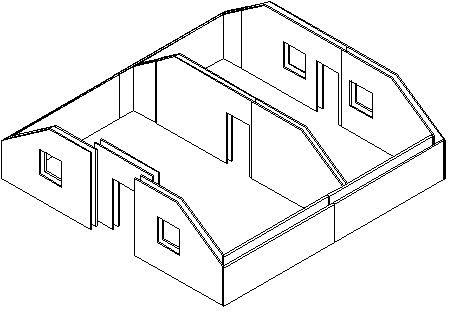

Isometria per tavola rappresentazione (esempio)

Creare una prospettiva

1. Fare clic su Aspetto elementi precast (vedi) e poi su Rileva prospettiva.


   Richiamare Rappresenta tavole posizionamenti in uno dei seguenti modi

   • Actionbar: Ruolo Elementi precast Compito Solaio prefabbricato Area task Solaio precast

   • Barra menu: Crea Precast Solaio precast/Parete precast/Elemento Precast

   • Vassoio: Funzioni campo Crea nel modulo:

   Solaio precast

   Parete precast

   Elemento precast

2. Selezionare ora nella barra strumenti della finestra l’isometria desiderata (, , , ) per la finestra attiva.
3. Tramite il campo selezionare tutti gli elementi prefabbricati che devono essere rappresentati.

   Nota: Non è possibile creare l'isometria di un solaio interposto laterizio.

4. Selezionare ora nuovamente la vista in pianta per la finestra corrente.
5. Posizionare ora la prospettiva creata in un posto a piacere della vista in pianta.
