Desde el carro de avance

Define los carros de avance a utilizar en la tarea CANTILEVER en el cálculo estático de los puentes de voladizo equilibrado.

Usa el menú contextual (con el botón derecho del ratón) de la opción «Carro de avance» para crear nuevos emplazamientos para los carros de avance.

La definición del emplazamiento del carro de avance se lleva a cabo en la ventana de propiedades.

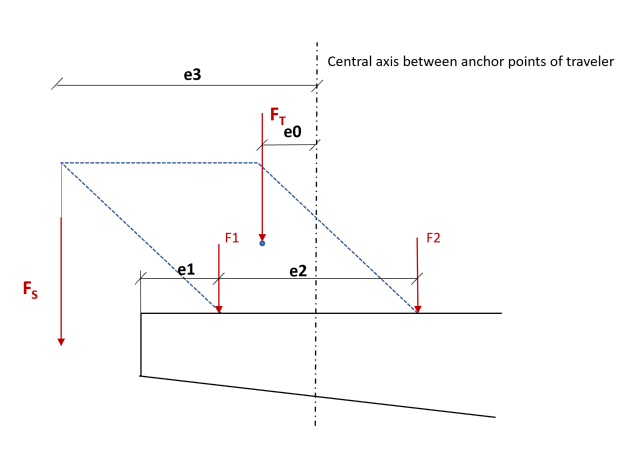

La siguiente imagen ilustra la entrada:

General

Nombre

Nombre del emplazamiento para otros usos

Especificación

Fuerza por peso

Fuerza por peso del carro de avance

e0

Distancia del centro de gravedad del carro de avance desde el eje central entre dos puntos de inserción

e1

Distancia del primer punto de inserción desde el borde de la estructura

e2

Distancia entre dos puntos de inserción

e3

Distancia del punto de aplicación de carga del segmento desde el eje central de los puntos de inserción

Selecciona un punto de aplicación de carga = centro de gravedad del segmento o valor personalizado
