Pila enlazada con el eje

Crea directamente de forma interactiva un elemento estructural del tipo «pila» en relación a un eje con posibilidades adicionales de definición

En comparación a la herramienta estándar Pila en el punto de estación esta herramienta ofrece posibilidades adicionales para definir una longitud relativa y para estaciones de subdivisión.

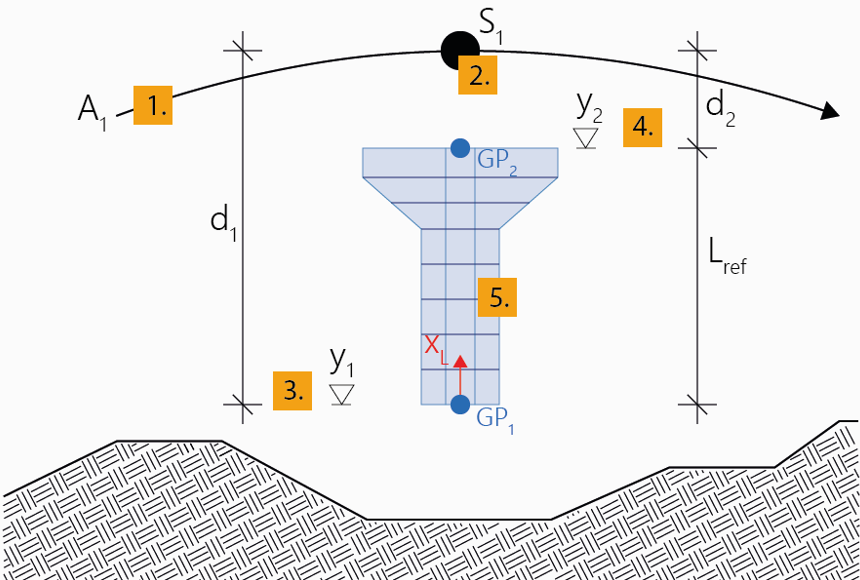

Las pilas de este tipo de definición se pueden situar directamente en un punto concreto de un eje a cierta distancia vertical (desfase) del mismo. Esta posición determina el punto de origen del eje de pila (Posición geométrica 1).

En el siguiente paso, se especificará una segunda posición (Posición geométrica 2) utilizada para definir una longitud de referencia (longitud de referencia = distancia desde Pos. Geom. 1 a Pos. Geom. 2)

Esta longitud de referencia habilita un tipo de definición adicional para la subdivisión de estaciones además de local y global, más concretamente relativa.

Dentro de la definición interactiva,hay que observar la secuencia de definición de las posiciones: La posición geométrica 1 siempre se define primero, y después, en base a esto, la posición geométrica 2 en dirección vertical ascendente positiva (dirección X local positiva (global Y)) que también define la dirección para la longitud relativa. (El programa comprueba esto y no permite una entrada interactiva diferente).

El orden de definición de las estaciones (posición inicial/final o arista superior/inferior de la pila) no importa.

Así el flujo de trabajo general define primero una longitud de referencia a lo largo del eje de pila mediante las dos posiciones geométricas y después de esto se introducirán las estaciones para definir la pila. Este procedimiento se ajusta a la entrada de estación Libre y se puede acortar/simplificar usando las opciones Equidistante o Inicio y final (ver la siguiente nota).

Nota: La siguiente descripción de introducción de datos se relaciona con el tipo de subdivisión de estación Libre que puede seleccionarse durante la introducción de datos en la ventana de propiedades. Otra opción es utilizar la opción Equidistante para subdividir directamente la pila entre las dos posiciones geométricas definidas de formas equidistante (o arbitraria), es decir, la longitud de la pila es igual a la longitud de referencia (en este caso se omiten los pasos 8 a 11 y 13). Utiliza una tercera opción Inicio y final (como una variante de la opción Equidistante), puedes definir el mismo segmento sin subdivisión, es decir los puntos de estación solo están al principio y al final. Al usar una de estas dos opciones, tendrás que seleccionar la sección transversal (paso 7) ya en el paso arbitrario anterior.

Ver la sección Pilas para explicaciones generales sobre la definición de pilas.

Crear de forma interactiva una pila enlazada al eje

1. Haz clic en Pila enlazada al eje
2. Otra opción es editar el nombre y la descripción y confirmar la entrada haciendo clic en Aceptar.

   Se creará una nueva pila en el menú pilas en el árbol de proyecto.

3. Haz clic en la opción eje de la ventana de visualización 3D a la que el eje de la pila deba conectarse.
4. Mueve el ratón a lo largo del eje en la ventana de visualización para definir la estación deseada en la que el eje de la pila deba conectarse y haz clic con el ratón para confirmar.
5. Mueve el ratón en dirección vertical en la ventana de visualización para definir la distancia en dirección vertical (dirección X local (global Y)) en relación a la posición seleccionada previamente en el eje para definir la ubicación del punto de origen del eje de pila (Posición geométrica 1). Haz clic con el ratón para confirmar.

   Nota: Selecciona el tipo de distancia a definir (relativa a la posición seleccionada en el eje o como una altura absoluta a través de este punto) durante la introducción de datos en el menú Posición geométrica 1 en la ventana de propiedades.

6. Mueve el ratón hacia arria en dirección vertical en la ventana de visualización para definir la distancia deseada en la dirección vertical positiva (dirección X local positiva (global Y)) relacionada con la posición seleccionada previamente en el eje para definir la ubicación de la Posición geométrica 2 para definir la longitud de referencia de la pila. Haz clic con el ratón para confirmar.

   Nota: Selecciona el tipo de distancia a definir durante la introducción de datos en el menú Posición geométrica 2 en la ventana de propiedades (además de la distancia relativa y la altura absoluta existe la posibilidad de usar la opción relativo al origen).

7. Haz clic en la sección transversal en el menú secciones transversales en el árbol de proyecto que debería asignarse al eje de la pila.
8. Mueve el ratón en dirección vertical en la ventana de visualización para definir la posición inicial de la pila a lo largo del eje de la pila y haz clic con el ratón para confirmar.

   Nota: Selecciona el tipo de la estación inicial en el menú de estacionamiento en la ventana de propiedades.

9. Si fuera necesario, adapta la estación de inicio en la ventana de introducción de datos emergente.
10. Mueve de nuevo el ratón en la ventana de visualización para definir la posición final de la pila o el segmento de la pila en el eje de la pila y haz clic con el ratón para confirmar.

    Nota: Selecciona el tipo de estaciones que quieras añadir en el menú de estaciones en la ventana de propiedades.

11. Si fuera necesario, adapta la estación de final en la ventana de introducción de datos emergente.
12. Define la subdivisión de la pila o el segmento de la pila mediante la opción Número o Longitud de los elementos individuales en la misma ventana de introducción de datos. Pulsa Aceptar para confirmar.
13. Añade más segmentos de pila (por ejemplo, con distintas subdivisiones o secciones transversales) a la pila existente (volver a 10.) o pulsa ESC para salir de la herramienta.

Nota: En el transcurso de la introducción de datos descrita anteriormente, puedes insertar un punto de subdivisión en un segmento de pila ya existente simplemente haciendo clic en la ubicación deseada dentro del segmento de pila ya creado.
