Pila en el punto de estación

Crea de forma interactiva un elemento estructural del tipo «pila» relacionado directamente a un punto de estación en el eje.

Las pilas de este tipo de definición no necesitan una viga como elemento de referencia, pero se pueden situar directamente en un punto concreto del eje a cierta distancia vertical (desfase) del mismo. Esta posición determina el origen del eje de pila.

El orden de definición de las estaciones (posición inicial/final o arista superior/inferior de la pila) no importa.

Ver la sección Pilas para explicaciones generales sobre la definición de pilas.

Crear de forma interactiva una pila en el punto de estación

1. Haz clic en Pila en el punto de estación.
2. Otra opción es editar el nombre y la descripción y confirmar la entrada haciendo clic en Aceptar.

   Se creará una nueva pila en el menú pilas en el árbol de proyecto.

3. Haz clic en la opción eje de la ventana de visualización 3D a la que el eje de la pila deba conectarse.
4. Mueve el ratón a lo largo del eje en la ventana de visualización para definir la estación deseada en la que el eje de la pila deba conectarse y haz clic con el ratón para confirmar.

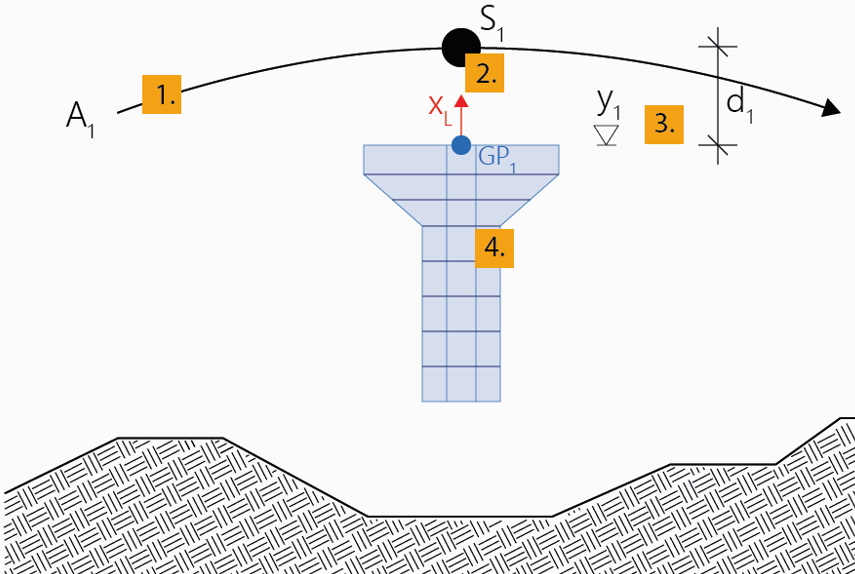

5. Mueve el ratón en dirección vertical en la ventana de visualización para definir la distancia en dirección vertical (dirección X local (global Y)) relacionada con la posición seleccionada previamente en el eje para definir la posición del punto de origen (posición geométrica 1) del eje de pila. Haz clic con el ratón para confirmar.

   Nota: Selecciona el tipo de distancia a definir (relativa a la posición seleccionada en el eje o como una altura absoluta a través de este punto durante la introducción de datos en el menú Posición geométrica 1 en la ventana de propiedades.

6. Haz clic en la sección transversal en el menú secciones transversales en el árbol de proyecto que debería asignarse al eje de la pila.
7. Mueve el ratón en dirección vertical en la ventana de visualización para definir la posición inicial de la pila a lo largo del eje de la pila y haz clic con el ratón para confirmar.

   Nota: Selecciona el tipo de la estación inicial en el menú de estacionamiento en la ventana de propiedades.

8. Si fuera necesario, adapta la estación de inicio en la ventana de introducción de datos emergente.
9. Mueve de nuevo el ratón en la ventana de visualización para definir la posición final de la pila o el segmento de la pila en el eje de la pila y haz clic con el ratón para confirmar.

   Nota: Selecciona el tipo de estaciones que quieras añadir en el menú de estaciones en la ventana de propiedades.

10. Si fuera necesario, adapta la estación de final en la ventana de introducción de datos emergente.
11. Define la subdivisión de la pila o el segmento de la pila mediante la opción Número o Longitud de los elementos individuales en la misma ventana de introducción de datos. Pulsa Aceptar para confirmar.
12. Añade más segmentos de pila (por ejemplo, con distintas subdivisiones o secciones transversales) a la pila existente (volver a 9.) o pulsa ESC para salir de la herramienta.

Nota: En el transcurso de la introducción de datos descrita anteriormente, puedes insertar un punto de subdivisión en un segmento de pila ya existente simplemente haciendo clic en la ubicación deseada dentro del segmento de pila ya creado.
