3D-Element um einen Festpunkt in zwei Richtungen drehen

Funktion 3D-Elemente frei drehen

So drehen Sie 3D-Elemente um einen Festpunkt in zwei Richtungen

  1. Klicken Sie auf 3D-Elemente frei drehen (Aufruf).
  2. Aktivieren Sie das Element, das gedreht werden soll (siehe 1. in der Abbildung).
  3. Wählen Sie den Festpunkt aus, um den das Element gedreht werden soll (siehe 2. in der Abbildung).
  4. Wählen Sie den Richtungspunkt für die erste Drehung aus (Ausgangspunkt der ersten Drehrichtung, siehe 3. in der Abbildung).
  5. Wählen Sie den Ziel-Richtungspunkt für die erste Drehung aus (Zielpunkt der ersten Drehrichtung, siehe 4. in der Abbildung).
  6. Wählen Sie den Hilfsrichtungspunkt für die zweite Drehung aus (Ausgangspunkt der zweiten Drehrichtung, siehe 5. in der Abbildung).
  7. Wählen Sie den Ziel-Hilfsrichtungspunkt für die zweite Drehung aus (Zielpunkt der zweiten Drehrichtung, siehe 6. in der Abbildung).

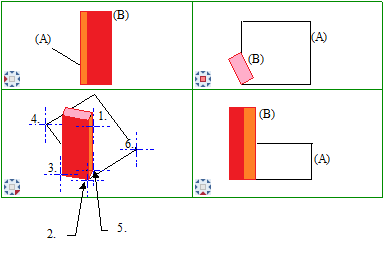

    (A) Fläche
    (B) Quader
    1. Dieser Quader soll gedreht werden
    2. Festpunkt
    3. Von Richtungspunkt
    4. nach Richtungspunkt
    5. Von Hilfsrichtungspunkt
    6. Nach Hilfsrichtungspunkt

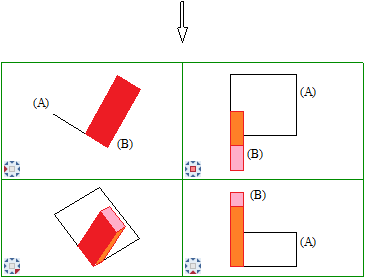

    Der Quader wird parallel und lotrecht zur Fläche gedreht.

    (A) Fläche
    (B) Quader
