Cuando selecciones esta casilla de verificación, Allplan colocará la línea de sección. Puedes definir la pluma, trazo, color y layer para la línea de sección.

Puedes definir si la línea de sección es una línea continua o discontinua. Si eliges la línea discontinua, podrás definir la Longitud de segmentos de línea.

Puedes usar la opción Colocar el símbolo de dirección para ver la línea de sección con símbolos de dirección.

Selecciona esta opción para elegir una opción Dirección, símbolo y define el Tamaño en mm, pulgadas. Cuando hayas seleccionado el Estilo de Allplan, el valor introducido define el tamaño del símbolo de dirección (introduce 0 para definir el tamaño automáticamente). Cuando hayas seleccionado el estilo del estándar norteamericano, el valor que introduzca definirá el diámetro del círculo.

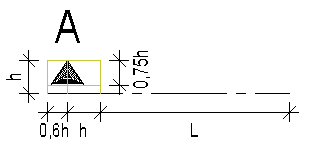

Símbolo de dirección para el estilo de Allplan

El símbolo de dirección se creará dentro de un min-max box cuya altura coincida con el tamaño definido y cuyo ancho es 1.6 veces esta altura. Si introduces 0 para el tamaño, la altura del texto de la etiqueta define la altura del min-max box.

La altura del símbolo real es tres cuartas veces la altura del min-max box. La distancia entre la punta del símbolo y el borde interno del min-max box es la misma que la altura.

L = Longitud de segmentos de línea

Nota: La longitud de los segmentos de línea empieza en el min-max box del símbolo de dirección.

Símbolo de dirección para el estilo estándar de EUA

El tamaño en mm, pulgadas define el diámetro del círculo que incluye el identificador de sección y el número de dibujo. Esta opción determina automáticamente el tamaño del triángulo de sección. El tamaño del símbolo del rectángulo en el laso opuesto es fijo y depende solo de la escala de referencia. Los símbolos están a una distancia absoluta de 6 mm desde el objeto de sección. La longitud de los segmentos de líneas empieza en el objeto de sección.

Cuando seleccionas esta casilla de verificación, las líneas de contorno se usan para mostrar los bordes ficticios. Estos son bordes visibles que se han creado durante el proceso de intersecado de elementos con el objeto de sección y que no representan el contorno de una superficie.
Puedes definir la proyección de estas líneas de contorno en la unidad del conjunto de longitud. Además, puedes definir la pluma, trazo, color y layer para estas líneas. La vista previa del cuadro de diálogo cambia en base a esto.

Cuando esta casilla de verificación no está habilitada, los bordes correspondientes no se ven en pantalla.

Sugerencia: Para mostrar las aristas hipotéticas de la misma manera que las aristas visibles, selecciona la casilla de verificación, introduce 0,00 para la proyección y configura las propiedades de formato para las líneas de contorno de manera que coincidan con las aristas visibles.

Cuando selecciones esta casilla de verificación, un trazo grueso se usará para representar los bordes ocultos que provienen del corte de los elementos con el objeto de sección. Además, estos bordes tendrás que estar en el plano de sección y deberán representar los contornos de los elementos. Puedes definir si esta se aplica solo a los bordes de selección o a todos los bordes. En el primer caso, el resto de bordes se crean con las propiedades de formato de los datos del modelo.
Puedes definir la pluma, trazo, color y layer para el grosor de línea. La vista previa del cuadro de diálogo cambia en base a esto.

Cuando esta casilla de verificación no está seleccionada, las propiedades de formato de los datos del modelo se aplica a todos los bordes.

Puedes usar la esta opción para ver las superficies intersecadas de los componentes arquitectónicos y los objetos 3D junto con sus elementos de superficie asignados. La vista previa del cuadro de diálogo cambia en base a esto.

Cuando selecciones esta casilla de verificación, las propiedades de formato definidas para los bordes ocultos se usan para representar los bordes ocultos que provienen del corte de los elementos con el objeto de sección. Puedes definir la pluma, trazo, color y layer. La vista previa del cuadro de diálogo cambia en base a esto.

Si esta casilla de verificación no está habilitada, los bordes ocultos e intersecados no se verán.

Nota: Las aristas intersecadas y ocultas solo se ven cuando has seleccionado la casilla de verificación Mostrar aristas ocultas en la ajustes para imagen de ocultación de líneas Aristas. Las aristas intersecadas que no están ocultas y no están en el plano de sección, se ven de la misma forma que las líneas de contorno.

Puedes asignar un estilo de Rayado, Trama, Relleno o Superficie de estilo a las superficies intersecadas de los objetos 3D sin los elementos de superficie y a las superficies ocultas e intersecadas.

Selecciona la casilla de verificación correspondiente y selecciona un elemento de superficie. Para desactivar el elementos de superficie, deshabilita la casilla de verificación correspondiente. La vista previa del cuadro de diálogo cambia en base a esto.

Puedes introducir los ajustes de texto para el identificador de sección (fuente, tamaño de letra, etc.) y definir un nombre para el identificador. Allplan coloca el identificador de sección en el mismo ángulo que la línea de sección.

Utiliza para adoptar los parámetros de cualquier texto.

Puedes usar esta opción para ver los objetos intersecados. El objeto de sección, al que se asigna la layer que has definido para la línea de sección, se ve pero queda excluida de los trazados.

Notas:

• Puedes usar la herramienta Modificar desfase para cambiar el alcance del objeto de sección. Cuando modificas el modelo del objeto de sección, podrás usar las opciones de entrada para definir si se mueven todos los bordes o solo el borde seleccionado.
• Cuando seleccionas el objeto de sección en la herramienta Modificar las propiedades de la vista y sección, el modo de visualización (Alambre u Ocultación) no se puede cambiar.
• Puedes usar la herramienta Mostrar línea de sección para ver el objeto de sección con o sin la línea de sección en las vistas, secciones o elementos 3D individuales.
  También puedes ver el objeto de sección en las secciones usando la herramienta Añadir a vista.
• Para ocultar el objeto de sección en las vistas y secciones individuales, utiliza la herramienta Borrar de la vista.

Cuando marcas esta casilla, los planos superiores e inferiores definidos de la sección se ajustarán mediante los elementos seleccionados cuando definas la línea de sección en la vista en planta. De manera parecida, especificar la línea de sección en una vista en alzado o isometría anterior determina los planos delimitantes anteriores y posteriores.
De lo contrario, define los planos delimitantes introduciendo los valores para el Nivel superior y el Nivel inferior. En este caso te será muy útil introducir la línea de sección en el plano, ya que generalmente se conoce la altura de los elementos, mientras que las coordenadas de la planta del elemento son desconocidas.

Puedes reducir dos dimensiones del primer área de sección introduciendo una segunda línea de sección. No puedes aumentar el área de sección.
