3D-Kreisfläche, lotrecht zu Kante/Kurve

Funktion 3D-Fläche

So zeichnen Sie eine 3D-Kreisfläche, die mittig und lotrecht auf einer Kante/Kurve liegt

1. Klicken Sie auf 3D-Fläche (Aufruf).


   Rufen Sie 3D-Fläche auf eine der folgenden Arten auf

   • Actionbar:Rol Modelado Tarea Modelado Grupo de herramientas 3D Objects

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

2. In der Dialog-Symbolleiste 3D-Fläche klicken Sie auf 3D-Kreisfläche.

   Tipp: Mit Zurück können Sie die Eingaben schrittweise rückgängig machen.

3. In den Eingabeoptionen wählen Sie die Option Kreis über Mittelpunkt auf Kante/Kurve.
4. Legen Sie fest, wie die Kreisfläche geschlossen werden soll:
   • Kreissektor
     Teilkreisflächen werden mit Linien von den Bogenendpunkten zum Kreismittelpunkt geschlossen.
   • Kreissehne
     Teilkreisflächen werden mit einer Sehne zwischen den Bogenendpunkten geschlossen.
5. Aktivieren Sie die Kante/Kurve für den Mittelpunkt.

   Am Fadenkreuz wird ein Kreis als Vorschau eingeblendet.

6. Geben Sie auf der Kante/Kurve den Mittelpunkt des Kreises ein.
7. Geben Sie den Radius des Kreises ein.
8. Geben Sie Anfangs- und Endpunkt bzw. Anfangs- und Deltawinkel der Kreisfläche ein. Wenn Sie hier ESC drücken, zeichnen Sie einen Vollkreis.

   Die Kreisfläche wird im Mittelpunkt lotrecht zur Kante/Kurve gezeichnet.

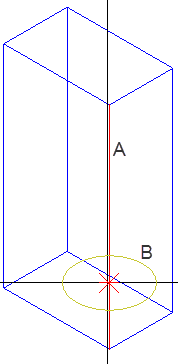

   (A) Kante eines Quaders
   (B) Vorschau Kreis

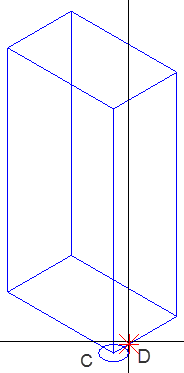

   (C) Mittelpunkt auf Kante/Kurve
   (D) Radius (Klick oder Tastatur)

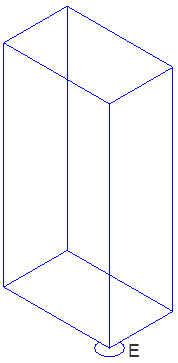

   (E) Teilkreis an Quaderkante

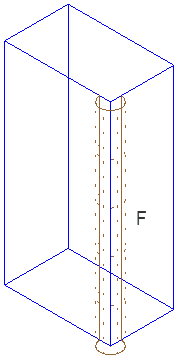

   (F) Teilkreis als Fläche entlang der Quaderkante hochgezogen mit 'Extrudieren entlang Pfad'
