In Allplan erzeugen und verarbeiten zwei grundlegend verschiedene Arten von Daten, Vektoren und Pixel. Das Ergebnis sieht auf den ersten Blick zwar ähnlich aus, doch es gibt grundlegende Unterschiede.
Begriffsbestimmung: Vektordaten
Entsprechend der Zielsetzung von CAD-Systemen, exakte Pläne zu erstellen, sind CAD-Daten geometrie-orientiert. Elemente einer CAD-Zeichnung sind als Vektoren gespeichert, die sich genau beschreiben und in einer CAD-Zeichnung einzeln identifizieren lassen.
Eine Gerade ist definiert durch Anfangs- und Endpunkt und ihre Richtung; ein Kreis ergibt sich aus Mittelpunkt, Radius und Kreiswinkel. Komplexe geometrische Elemente wie z. B. Splines werden mit mathematischen Formeln näherungsweise beschrieben.
Für den Aufbau einer Zeichnung im CAD-System werden also alle geometrischen Werte in den Computer eingegeben, entweder über die Tastatur oder über die Maus. Die Werte sind exakt und orientieren sich am vorgegebenen Koordinatensystem.
Vektordaten sind "intelligent": Wenn Sie nun Vektoren verzerren oder Details herauszoomen, sind diese immer noch mathematisch genau bestimmt. Die Darstellung passt sich veränderten Maßstäben oder Größen an; deshalb ergibt sich kein Qualitätsverlust, auch wenn Sie Vektoren als großformatige Pläne ausgeben.
Begriffsbestimmung: Pixelbilder
Pixelbilder bestehen aus einer Anzahl von (bunten) Bildpunkten. Für jeden Bildpunkt (Pixel) werden Informationen über die Lage innerhalb eines Punktrasters und dessen Farbe gespeichert.
Diese Punkte geben in ihrer Gesamtheit ein mehr oder weniger fein gerastertes Bild wieder, vergleichbar mit einem Foto in einer Zeitung, das ebenfalls aus einer Anzahl (farbiger) Punkte besteht. Je näher sie an das Bild gehen, desto besser sehen Sie diese Pünktchen, d.i. die Rasterung. Je feiner die Rasterung, desto besser ist die Auflösung.
Wenn Sie ein gerendertes Bild berechnen, lässt sich dieses nicht unbegrenzt vergrößern: Es werden lediglich die einzelnen Bildpunkte vergrößert, und dadurch leidet die Qualität - auch ein Kleinbild-Dia lässt sich nicht auf ein beliebig großes Bild vergrößern, ab einem bestimmten Format wird die Körnung des Filmes (die einzelnen Bildpunkte) auch auf dem Bild sichtbar: Das Bild ist grob gerastert, schräge Linien erscheinen als Treppenstufen, und ehemals homogene Farbverläufe werden als deutliche Abstufungen dargestellt.
Pixelbilder können Sie in verschiedenen Auflösungen berechnen lassen. Je höher die Auflösung des Pixelbildes, desto besser wird die Qualität bei großen Formaten (Mittelformat-Dias ergeben bessere Qualität bei großen Bildern). Die Datenmenge jedoch steigt schnell in Größen, die kaum mehr zu handhaben sind; entsprechend länger dauert auch die Berechnung. Behalten Sie deshalb bei der Berechnung des Pixelbildes das Format im Auge, in dem es später ausgedruckt werden soll, und geben Sie eine entsprechende Auflösung an.

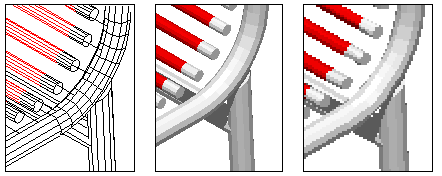

Vektordaten und Pixelbilder in Allplan
Elemente, die Sie mit Allplan erzeugen, sind im Normalfall Vektordaten; Ausnahmen sind z. B. die Pixelbilder aus der Aufgabe Visualisieren oder gescannte Pläne aus dem Aufgabenbereich Bestandspläne (Aufgabe Konstrukieren):
