Introducir los puntos usando la línea de diálogo

Dibujo de precisión

Cuando hagas clic en una herramienta que te pida introducir puntos, verás los siguientes cuadros de entrada de datos e iconos en la línea de diálogo:

También encontrarás la dirección Z siempre que la tercera dimensión sea necesaria, por ejemplo en el Modelado:

Vista previa de captura de puntos

Puedes capturar puntos y colocarlos usando el ratón. También puedes introducir los puntos y los elementos en base a los puntos existentes:

Sitúate sobre un punto y el programa lo capturará y marcará con una X roja.

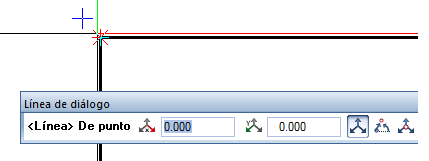

Figura: Punto capturado; resaltado con una X roja

Nota: Los puntos capturados son visibles en todas las vistas.

Todas las entradas que hagas en la línea de diálogo aplicarán al punto capturado. Utiliza la tecla TAB o la tecla de dirección hacia arriba o Shift+AvPág o la tecla de dirección hacia abajo para alternar entre los cuadros de entrada de datos. También puedes hacer cálculos.

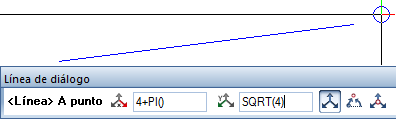

Figura: cálculos: DX=4x2=8; DY=4/3=1.333

La vista previa muestra todos los puntos

La vista previa muestra simultáneamente las entradas que haces en la línea de diálogo. Una cruz roja aparecerá inmediatamente en el punto definido por los valores introducidos.

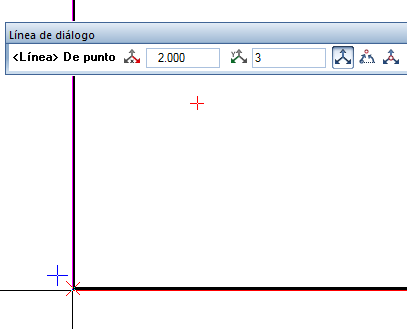

Figura: Vista previa del punto, desfase de dX=2, dY=3 al punto capturado

Cuando pulsas Intro o haces clic en el área de trabajo, el punto que acabas de introducir sirve como punto inicial para el nuevo elemento (en este caso la línea) o como punto de referencia para las herramientas de modificación.

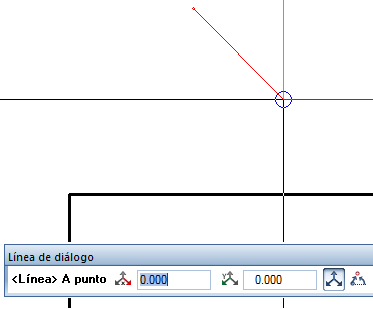

Figura: Pulsa Intro o haz clic en el área de trabajo para colocar el punto; la línea está anexada a las crucetas.

Antes de que coloques el punto, también podrás situarte sobre otro punto: el desfase que introduces en la línea de diálogo hace referencia al nuevo punto capturado.

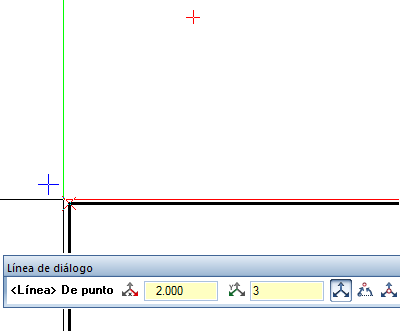

Figura: Vista previa del punto, desfase dX=2, dY=3 hace referencia al nuevo punto.

¿Referencia al punto capturado o al punto colocado?

Cuando hagas entradas en la línea de diálogo, podrás ver al mismo tiempo si tus entradas hacen referencia al punto capturado o al último punto que colocaste.

• En el caso de los punto capturados, los cuadros de entrada de datos se verán resaltados en amarillo.
• En el caso de los puntos colocados, los cuadros de entrada de datos aparecerán en blanco.

Se propone el valor introducido

Los iconos a la izquierda de los cuadros de entrada de datos son botones:
Cuando haces clic en un icono, el programa propondrá el valor introducido para los siguientes pasos. Sin embargo, puedes modificar el valor cuando quieras.

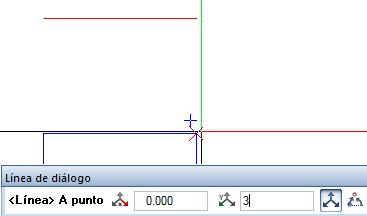

Figura: dy = se propone 3 para el siguiente punto capturado

Transferir valores al cuadro de entrada de datos haciendo clic en

Los cuadros de entrada de datos incluyen menús contextuales que podrás usar para obtener valores del dibujo haciendo clic. Haz clic con el botón derecho del ratón en el cuadro de entrada de datos relevante, selecciona una herramienta y haz clic en los puntos o ángulos que quieras utilizar.

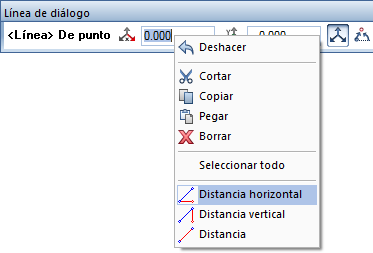

Figura: Menú contextual cuando introduces las coordenadas

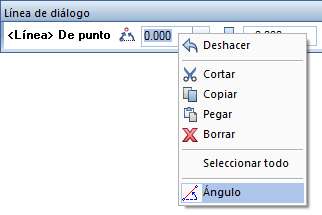

Figura: Menú contextual Cuando introduces el ángulo
