Catalogo tipi lastra Solaio alveolare precompresso

Cataloghi elementi precast c.a.

Scheda "Generale"

creato il:

Data creazione record.

ultima modifica:

Data dell'ultima modifica.

Descrizione:

Nome qualsiasi. Appare nel menu pulldown Tipo dei parametri base per la scomposizione solaio a condizione che nel campo d'immissione Descrizione non ci siano inserimenti. In questo modo, è possibile assegnare un nome breve per il catalogo e indicare una descrizione dettagliata per la scomposizione.

Descrizione:

Nome qualsiasi. Appare nel menu pulldown Tipo dei parametri base per la scomposizione solaio.

Spessore lastra

Valore standard per lo spessore lastra.

Lungh max lastra

Valore massimo per la lunghezza lastra. Se durante la scomposizione questo valore viene superato, appare un messaggio corrispondente.

Profilo lato longitudinale / frontale:

campo di selezione del catalogo dei profili dei giunti. Questi profili vengono utilizzati per la scomposizione. A tutti gli spigoli a cui viene assegnato il profilo lati longitudinali viene assegnato l'attributo Spigolo liscio oppure Lato stop.
Se a uno spigolo lastra senza profilatura deve tuttavia essere assegnato l'attributo, è necessario definire nel Catalogo profili giunto un profilo "liscio" e assegnarlo nel catalogo.

Sui lati dell'appoggio è possibile modificare i profili mediante le Condizioni appoggio. I profili sui giunti di testa possono essere modificati con la funzione Modifica parametri, armatura base.
La Rappresentazione ed etichetta dei profili vengono definite nel menu configurazione.

Larghezza standard lastra

Valore standard per la larghezza lastra. Viene utilizzato come base per la scomposizione di lastre non tagliate.

L min lastra su misura

Valore minimo per la larghezza lastra Se si scende oltre questo valore, in base alle impostazioni verrà eseguita una fascia cls in opera oppure verranno create due lastre su misura.

L max lastra su misura:

Valore massimo per la larghezza di una lastra tagliata. Se si scende oltre questo valore, verranno create due lastre su misura.

Distanza min sezione dall'anima, all'inizio o alla fine

Valore minimo della distanza sinistra e destra delle sezioni nel settore dei blocchi cavi rispetto all'anima. In base a questo inserimento, vengono determinate le possibili larghezze delle lastre su misura e le posizioni delle aperture.

Prediligi taglio in asse

Nella creazione di lastre su misura, il programma cerca di eseguire il taglio il più possibile nell'asse dei blocchi cavi e di selezionare larghezze di appoggio entro i valori ammessi. Se il risultato è una lastra non consentita, verranno utilizzate le distanze minime dei tagli dalle anime.

Peso proprio per calcolo semplificato

Se qui viene inserito un valore diverso da 0,000 [to/m2], verrà eseguito un calcolo del peso semplificato. In questo calcolo del peso e nel calcolo del volume dell'elemento precast, ad esempio, i blocchi cavi chiusi non vengono considerati. In questo caso, il peso dell'elemento si calcola moltiplicando per il peso proprio la superficie della lastra con il valore qui definito, mentre il volume si calcola dividendo il valore determinato in precedenza per il peso specifico c.a. riportato nel Catalogo classi cls.

Scheda "Rientranze 1"

Mediante costruzioni di traverse acciaio è possibile eseguire rientranze maggiori di quelle definite qui. In base alla larghezza della rientranza viene determinato anche il numero di anime tagliate.

Piccola rientranza fra 2 anime

Lunghezza massima delle rientranze che non sono più larghe dello spazio disponibile tra due anime.

Misura media rientranze

Distanze bordo minime per rientranze più larghe di rientranze piccole, ma non superano le misure limite nelle schede Rientranze 1 e Rientranze 2.

Grazie alla definizione delle distanze minime, si evitano anime lastra non producibili oppure a rischio di rottura aumentando la rientranza fino al bordo lastra. Le distanze, tuttavia, vengono considerate solo se non è consentito spostare rientranze di media grandezza.
In questo modo, le rientranze di vertice o di testa, che giacciono sugli spigoli vani e pertanto generano un'anima stretta a causa dell'appoggio lastra, non vengono trattate come rientranze nel campo laterale o nel campo centro lastra, bensì mantengono la loro posizione.

A causa delle distanze minime, inoltre, da una rientranza campo centro lastra può risultare una rientranza appoggio sulla testa o una rientranza campo laterale. Una rientranza appoggio sulla testa e una rientranza campo laterale, a sua volta, può essere convertita in una Rientranza appoggio nel vertice.

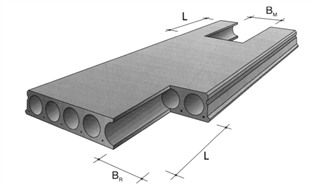

Rientranza appoggio nel vertice / sulla testa

Misure massime per le rientranze come da figura.

Se non è consentito spostare la rientranza e nel caso di rientranze sulla testa la distanza bordo dal lato longitudinale è minore della distanza minima per rientranze medie, durante la scomposizione viene generata una rientranza nell'area vertice.

Nota: non è possibile applicare entrambe le opzioni per le rientranze in "una" lastra!

Parti lastra sporgenti su vertice e testa

Rapporto massimo ammesso tra lunghezza e larghezza per le parti lastra aggettanti nel campo vertice o testa che risultano da rientranze appoggio sulla testa. Ogni parte aggettante deve giacere ad angolo retto e in parallelo alla direzione orditura e viene esaminata individualmente.

Se una parte di solaio aggettante non rispetta il criterio, la lastra verrà contrassegnata con l'ID dello stato dell'elemento Geometria non ammessa. Si dovrà quindi decidere con quale procedura continuare (ad es. impostare punti vincolo,...).

Scheda "Rientranze 2"

Mediante costruzioni di traverse acciaio è possibile eseguire rientranze maggiori di quelle definite qui. In base alla larghezza della rientranza viene determinato anche il numero di anime tagliate.

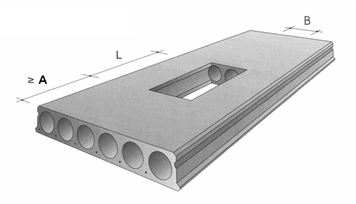

Rientranza campo centro lastra

Misure massime e distanza bordo minima per le rientranze come da figura.

Se la distanza bordo minima non è sufficiente ed è consentito spostare la rientranza, durante la scomposizione la rientranza verrà spostata alla distanza indicata.
Se lo spostamento non è consentito, ma la distanza bordo dal lato frontale è maggiore della distanza minima per rientranze medie indicata nella scheda Rientranze 1, durante la scomposizione viene visualizzato un messaggio.
Se non è consentito spostare e le distanze bordo sono minori delle distanze minime per rientranze medie indicata nella scheda Rientranze 1, durante la scomposizione viene generata una rientranza sulla testa, nell'area pagine oppure nell'area vertice.

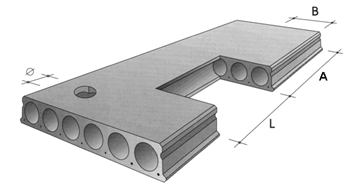

Rientranza campo laterale

Misure massime e distanza bordo minima per le rientranze come da figura.

Se la distanza bordo minima non è sufficiente ed è consentito spostare la rientranza, durante la scomposizione la rientranza verrà spostata alla distanza indicata.
Se lo spostamento non è consentito, ma la distanza bordo dal lato frontale è maggiore della distanza minima per rientranze medie indicata nella scheda Rientranze 1, durante la scomposizione viene visualizzato un messaggio.
Se lo spostamento non è consentito e la distanza bordo dal lato frontale è minore della distanza minima per rientranze medie della scheda Rientranze 1, durante la scomposizione viene generata una rientranza nell'area vertice.

Scheda "Blocco cavo"

Numero, tipo e posizione dei blocchi cavi. Possono essere definiti fino a sei settori.

Numero:

Numero di blocchi cavi per il settore corrente.

Tipo:

Campo di selezione del Catalogo blocchi cavi

Distanza x / y

interasse dei blocchi cavi dal bordo lastra o dall'asse dell'ultimo blocco cavo in direzione X e distanza bordo dei blocchi cavi dal bordo lastra inferiore in direzione Y per il settore corrente.

Scheda "Ancoranti montaggio/trasporto"

Gli ancoranti di montaggio/trasporto possono essere calcolati in base a due algoritmi. Gli ancoranti di montaggio/trasporto possono essere calcolati solo in base al peso della lastra oppure in funzione della larghezza della lastra e del peso della lastra. A questo scopo si utilizza il dialogo di selezione Calcolo con e le opzioni peso e peso+largh (= peso e larghezza). Il contenuto della scheda cambia in base alla selezione.

• Per l'impostazione Peso immettere i seguenti valori:

  Posizione:

  posizione degli ancoranti di trasporto e montaggio rispetto ai bordi della lastra.
  Come lati longitudinali vengono utilizzati i lati della min-max-box circoscritta parallelamente alla direzione orditura della lastra. Dalla distanza da bordo lastra lato longitudinale in direzione trasversale o dal numero di blocchi cavi si ottengono gli assi longitudinali. La Distanza da bordo lastra lato frontale in direzione orditura viene dedotta dal punto intersezione degli assi longitudinali con i lati frontali oppure le sezioni oblique.

  Esempio per la posizione degli ancoranti montaggio/trasporto

  Nota: Il numero delle file di ancoranti dipende dalla larghezza dell'elemento.

  Tipi ancorante:

  Tipo di ancoranti di trasporto e montaggio. È possibile definire diversi tipi di ancoranti in funzione del peso della lastra. Nei menu pulldown per Nr. file e Voce sono disponibili le voci del Catalogo inserti di Allplan.
• Per peso+largh esistono le seguenti opzioni di impostazione

  Posizione:

  posizione degli ancoranti di montaggio e sollevamento rispetto ai bordi lastra dei lati frontali. La Distanza da bordo lastra lato frontale viene dedotta dal punto intersezione degli assi longitudinali con i lati frontali oppure le sezioni oblique.

  Tipi ancorante:

  Tipo di ancoranti di trasporto e montaggio. È possibile definire fino a otto diversi tipi di ancoranti in funzione della larghezza della lastra e del peso.
  Per ogni riga si definiscono i parametri Fino a larghezza lastra [mm], Fino a peso lastra [to], Blocco cavo 1, Blocco cavo 2 e Inserto. Tenere presente che gli inserimenti vengono effettuati nei campi d'immissione corrispondenti, e non direttamente nella tabella.

  Tranne che per il parametro Blocco cavo 2, per una riga completa devono essere inseriti sempre tutti gli altri parametri. Diversamente che per l'impostazione Peso con questa variante esiste la possibilità di definire solo i parametri per il blocco cavo 1. Nel blocco cavo definito vengono quindi installati solo due ancoranti. Altrimenti nei due blocchi cavi definiti vengono creati sempre quattro ancoranti.

  La definizione dell'inserto viene eseguita nel sub-dialogo Selezione inserto. Nel percorso inserto, è possibile selezionare tra il path Ufficio,Progetto oppure Privato e tra i path Catalogo produttore oppure Catalogo articoli. Selezionando una delle prime tre opzioni, appare poi File e Voce. Dalle due opzioni Catalogo produttore oppure Catalogo articoli selezionare il Catalogo desiderato, la Classe e se necessario la Sub-classe e l'articolo.

  Con i tre pulsanti sopra i campi d'immissione è possibile aggiungere o cancellare righe nella tabella. consente di immettere una nuova voce prima della voce marcata nella tabella, di inserire una nuova voce alla fine della tabella e di cancellare la voce marcata nella tabella. Per modificare le impostazioni esistenti di un inserimento, fare clic sulla voce e inserire i nuovi valori nei campi d'immissione.

Scheda "Isolante"

Tipo
Spessore / materiale

Se per il tipo di lastra si desidera definire un isolante sul lato sotto, indicare innanzitutto lo spessore e selezionare poi il materiale isolante desiderato tra i possibili materiali isolanti che vengono visualizzati nel menu pulldown Materiale.

Nota: se il materiale isolante che interessa non appare tra quelli selezionabili, significa che lo spessore inserito non corrisponde allo spessore del materiale desiderato presente nel Catalogo materiali isolanti.
Se per il materiale isolante selezionato è attivata l'opzione Definisci misure nella scheda Posa, vengono posati singoli pannelli isolanti. Altrimenti viene creato un pannello isolante con le misure dell'elemento precast.

Lati frontali / lati longitudinali

Qui vengono definiti, separatamente per i lati frontali e i lati longitudinali, i parametri per l'appoggio c.a. sul lato sotto della lastra. È possibile selezionare tra le varianti nessun utilizzo , tamponamento cls e travi cls. In base alla variante selezionata, devono essere definiti i seguenti parametri:

• Tamponamento cls per i lati frontali Definire il rimando a un inserto e nel menu pulldown della modalità inserimento selezionare la variante sotto ogni anima oppure sotto determinate anime. Se si seleziona sotto determinate anime inserire i numeri di anime, con cui creare i tamponamenti cls, separati da virgola (ad es. 2,8,14).
  Nel campo d'immissione Distanza da spigolo è possibile inserire la distanza dal punto di riferimento dell'inserto selezionato allo spigolo della lastra.
• Tamponamento cls per i lati longitudinali Definire il rimando a un inserto e nel menu pulldown selezionare una variante per la modalità inserimento. Se si seleziona la variante dal centro spigolo lastra su entrambi i lati definire la distanza dei tamponamenti cls tra loro e la distanza minima. Per le altre varianti, definire inoltre la prima distanza del primo tamponamento cls dal relativo vertice. Tutte le distanze si riferiscono ai punti di riferimento degli inserti selezionati.
  Nel campo d'immissione Distanza da spigolo è possibile inserire la distanza dal punto di riferimento dell'inserto selezionato allo spigolo della lastra.
• travi cls per i lati frontali e longitudinali Definire solo il rimando a un inserto.
  Nel campo d'immissione Distanza da spigolo è possibile inserire la distanza dal punto di riferimento dell'inserto selezionato allo spigolo della lastra.

Nota: nel rimando a un inserto, il numero di inserimento per Nr. file e Voce deve coincidere con i numeri del catalogo degli inserti di Allplan!
Nell'inserto da selezionare per il tamponamento cls è necessario avere un inserto gruppo composto almeno da un inserto lineare con l'impostazione Interazione con elemento precast = positivo (fusione) per definire il contorno del tamponamento cls nella pianta. La lunghezza dell'inserto linea definito dovrebbe corrispondere allo spessore definito dello strato isolante pertinente.
Nell'inserto per la Trave cls è necessario avere un inserto lineare con l'impostazione Interazione con elemento precast = positivo (fusione) che serve a definire il contorno del tamponamento cls nella vista laterale.

Scheda "Rientranza composito"

Lati frontali / lati longitudinali

Qui vengono definiti, separatamente per i lati frontali e i lati longitudinali, i parametri per le rientranze composite sul lato sopra della lastra. È possibile selezionare tra le varianti nessun utilizzo, Inserto e Parametri. In base alla variante selezionata, devono essere definiti i seguenti parametri:

• Inserto per i lati frontali Definire il rimando a un inserto puntiforme e nel menu pulldown della modalità inserimento selezionare la variante in ogni blocco cavo oppure in determinati blocchi cavi. Se si seleziona in determinati blocchi cavi inserire i numeri dei blocchi cavi , con cui creare gli intagli, separati da virgola (ad es. 2,8,14).
  Nel campo d'immissione Distanza da spigolo è possibile inserire la distanza dal punto di riferimento dell'inserto selezionato allo spigolo della lastra.
• Parametri per i lati frontali Definire la Lunghezza A e la Larghezza B dell'intaglio da creare. Gli altri parametri di inserimento sono identici a quelli della variante Inserto.

• Inserto per i lati longitudinali Definire il rimando a un inserto puntiforme e nel menu pulldown selezionare una variante per la modalità inserimento. Se si seleziona la variante dal centro spigolo lastra su entrambi i lati definire la distanza delle rientranze composite tra loro e la distanza minima. Per le altre varianti, definire inoltre la prima distanza della prima rientranza composito dal relativo vertice. Tutte le distanze si riferiscono ai punti di riferimento degli inserti selezionati.
  Nel campo d'immissione Distanza da spigolo è possibile inserire la distanza dal punto di riferimento dell'inserto selezionato allo spigolo della lastra.
• Parametri per i lati longitudinali Definire la lunghezza A, le larghezze B e C, la profondità D e la camera (blocco cavo), in cui la rientranza deve trovarsi. Gli altri parametri di inserimento sono identici a quelli della variante Inserto, tuttavia non è possibile definire la Distanza da spigolo.


Nota: nel rimando a un inserto, il numero di inserimento per Nr. file e Voce deve coincidere con i numeri del catalogo degli inserti di Allplan!

Scheda "->Stabilimento"

Assegnazione delle singole voci ai rispettivi stabilimenti.

La voce selezionata è valida solo per gli stabilimenti segnati in blu oppure per tutti gli stabilimenti, se non ne è evidenziato nessuno.
