SmartPart Fenster/Tür/Sonnenschutz/Lichtkuppel/Dachflächenfenster mit Griffen modifizieren

Funktion Fenster-SmartPart + Fensterbank-SmartPart + Tür-SmartPart + Sektionaltor-SmartPart + Hubtor-SmartPart + Schwingtor-SmartPart + Sonnenschutz-SmartPart + Lichtkuppel-SmartPart + Dachflächenfenster-SmartPart

Die Parameter von Fenster-, Türen-, Tor-, Sonnenschutz-, Lichtkuppel- und Dachflächenfenster-SmartParts können Sie intuitiv mit Hilfe von Griffen modifizieren. In der Dialogzeile sind per Tastatureingabe auch exakte Werte möglich.

So ändern Sie ein SmartPart mit Griffen

  1. Öffnen Sie das Kontextmenü des SmartParts, dessen Geometrie Sie mit Griffen ändern möchten.
  2. Klicken Sie auf SmartPart mit Griffen modifizieren (Aufruf).

    Alle Griffe des SmartParts werden in allen Projektionen markiert.

    Avviso: durante l'inserimento e l'attivazione di uno SmartPart già inserito, al suo centro viene mostrata una freccia. La freccia è orientata verso il lato esterno dello SmartPart. In base al punto d'inserimento viene mostrato un altro simbolo. Questo indica che lo SmartPart è stato inserito in modo speculare. La dimensione e il colore dei simboli può essere selezionata nelle Opzioni (vedi), pagina Cattura punto, campo Rappresentazione cattura punto, opzioni Dimensione simbolo punti cattura e Colore simboli.

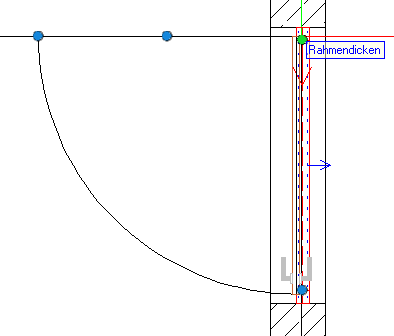

  3. Zeigen Sie mit dem Fadenkreuz auf einen Griff.

    Die Bezeichnung des bzw. der zugehörigen Parameter wird angezeigt.
    Die Richtungen, in welche der Griff bewegt werden kann, werden durch Pfeile gekennzeichnet.
    Die folgenden Abbildungen zeigen die Modifikationsmöglichkeiten am Beispiel eines Tür-SmartParts.

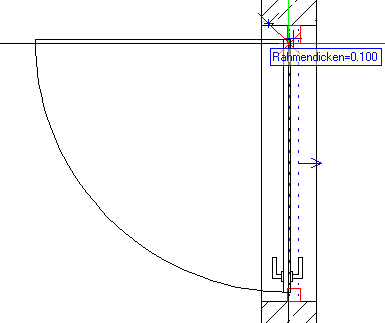

  4. Klicken Sie auf einen Griff, und bewegen Sie ihn. Dabei wird in einem Tooltip der aktuelle Wert angezeigt.

    smartpart_grips_mod01

  5. Durch erneutes Klicken setzen Sie den Griff an einer neuen Position ab. Danach werden wiederum alle Griffe angezeigt, und Sie können die Geometrie des SmartParts mit Hilfe eines weiteren Griffs verändern.
  6. Wenn Sie mit gedrückter STRG-Taste auf den Griff klicken, können Sie die Änderungen im Dialogfeld Werteingabe (innerhalb der zugelassenen Parameterbegrenzungen) mit der Tastatur eingeben.

    smartpart_grips_mod02

  7. Drücken Sie die ESC-Taste.

    Die Griffe werden ausgeblendet. Sie beenden die Bearbeitung des SmartParts mit Griffen und übernehmen die aktuelle Geometrie.

    Se nel quadro corrente esistono delle copie dello SmartPart modificato, queste vengono evidenziate nel colore di attivazione e il sistema richiede se si desidera eventualmente aggiornarli:
    Desideri aggiornare tutti gli SmartParts uguali?

  8. Sono disponibili le seguenti opzioni:
