Utiliza los conjuntos de trazado para la composición de planos

Con la opción conjuntos de trazado

Cuando ubiques los documentos en un plano, podrás seleccionar un conjunto de trazado para que solo una selección específica de layers sea visible en el diseño.

Un conjunto de trazado es un grupo de layers que se pueden seleccionar durante la etapa de diseño y al colocar los elementos de la layer en un plano. Solo se imprimen las layers que están incluidas en el conjunto de trazado seleccionado.

Utiliza un conjunto de trazado para la composición de planos

1. Selecciona el Gestor de planos y haz clic en  Elemento del plano (Cómo) o  Elementos de plano NDW (Cómo)


   Activa el elemento del plano NDW de una de las siguientes formas:

   • Actionbar:Task Layout Editor Grupo de herramientas Layout Editor

   • Barra del menú: Crear plano

   • Paleta: Herramientas sección Crear en los siguientes módulos:

   Plano



   Activa la opción Elemento del plano de una de las siguientes formas:

   • Actionbar:Task Layout Editor Grupo de herramientas Layout Editor

   • Barra del menú: Crear Plano

   • Paleta: Herramientas sección Crear en los siguientes módulos:

   Plano

2. Puedes seleccionar un elementos de plano NDW
3. Haz clic en Layer/Conjunto de trazado en la barra de herramientas contextual.

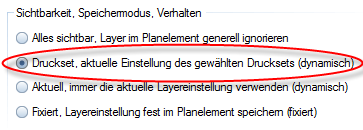

4. En la sección Visibilidad, modo de ahorro, funcionamiento habilita la opción Conjunto de trazado, configuración activa del conjunto de trazado seleccionado (dinámico).



5. Selecciona el conjunto de trazado que quieras utilizar.
