Linien modifizieren

Grupo de herramientas Key Plan

Mit dieser Funktion modifizieren Sie die Länge der Spannrichtungspfeile.
Die Lage des Pfeils bleibt hierbei richtungstreu.

So modifizieren Sie die Länge von Spannrichtungspfeilen, Deckendiagonalen oder Positionszeigern

1. Klicken Sie auf Linien modifizieren (Aufruf).


   Rufen Sie Linien modifizieren auf eine der folgenden Arten auf

   • Actionbar:Rol Ingeniería Tarea Análisis estructural Grupo de herramientas Plano de posición

   • Menüleiste: Ändern Ingenieurbau Positionsplan

   • Palette: Funktionen Bereich Ändern im Modul:

   Positionsplan

2. Klicken Sie auf die zu modifizierende Linie.
3. Geben Sie den neuen Endpunkt der Linie an, nutzen Sie dabei folgende Modi:

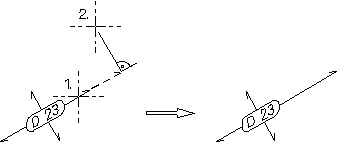

   • Antippen des vorgesehenen Endpunkts. Dabei wird das Lot auf die zu ändernde Linie durch den angetippten Punkt gelegt. Der neue Endpunkt der Linie ist der Lotfußpunkt.

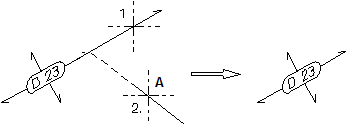

   • Antippen einer anderen Linie. Dabei wird die zu modifizierende Linie bis zum Schnittpunkt mit der anderen Linie verlängert oder verkürzt.


     A angetippte Linie
