Optionen Arbeitsumgebung - Anzeige

Optionen-Übersicht
Speichern, Laden und Zurücksetzen von Optionen

Hier können Sie allgemeine Einstellungen für Allplan definieren.

So rufen Sie das Dialogfeld auf

Teilbild und NDW-Fenster

Fenster-Hintergrundfarbe

Hier bestimmen Sie, welche Farbe die Zeichenfläche in Dokument-Fenstern und Plänen hat. Sie können aus 48 Grundfarben wählen, oder mit Hilfe von Farben definieren >> im Farbfeld selbst eine Farbe bestimmen und als Benutzerdefinierte Farbe speichern.

Linienfarbe 1 (je nach Hintergrund weiß oder schwarz) und Fadenkreuzdarstellung werden automatisch angepasst.

NDW-Fenster-Hintergrundfarbe

Hier bestimmen Sie, welche Farbe die Zeichenfläche in NDW-Fenstern hat. Sie können aus 48 Grundfarben wählen, oder mit Hilfe von Farben definieren >> im Farbfeld selbst eine Farbe bestimmen und als Benutzerdefinierte Farbe speichern.

Die Linienfarbe 1 (je nach Hintergrund im projektbezogenen Fenster weiß oder schwarz) und die Fadenkreuzdarstellung werden durch den Hintergrund der projektbezogenen Fenster automatisch festgelegt. Achten Sie bei der Auswahl der Hintergrundfarbe für NDW-Fenster darauf, dass Linienfarbe 1 und Fadenkreuzdarstellung erkannt und unterschieden werden können. Bei schlechter Erkennbarkeit erhalten Sie einen entsprechenden Hinweis.

Hinweis: Diese Option ist bei dokumentorientierten Versionen von Allplan nicht verfügbar.

Hilfskonstruktion

Hier geben Sie die Strichart und die Linienfarbe an, in der Elemente in Hilfskonstruktion dargestellt werden sollen. Weitere Informationen, nach welchen Regeln die Darstellung von Elementen am Bildschirm erfolgt, erhalten Sie bei Regeln für die Darstellung von Elementen am Bildschirm.

Elemente in passiven Teilbildern in einheitlicher Farbe

Hier können Sie die Darstellung von Elementen auf passiven Teilbildern festlegen. Durch Aktivieren des Kontrollkästchens lassen Sie die Elemente auf passiven Teilbildern in einer einheitlichen Farbe darstellen und wählen die Farbe dafür aus. Ist das Kontrollkästchen nicht aktiviert, dann werden alle Elemente in ihrer Originalfarbe dargestellt, es sei denn, die Elemente liegen auf gesperrten Layern und hierfür ist eine Farbe festgelegt.

Füllflächen auf passiven Teilbildern und Layern

Hier können Sie weitere Einstellungen treffen: Füllflächen können in aufgehellter Passivfarbe, in aufgehellter Originalfarbe oder in ihrer Originalfarbe dargestellt werden. Liegen die Füllflächen auf gesperrten Layern, wird die hierfür festgelegte Farbe als Passivfarbe verwendet. Weitere Informationen, nach welchen Regeln die Darstellung von Elementen am Bildschirm erfolgt, erhalten Sie bei Regeln für die Darstellung von Elementen am Bildschirm.

Hilfskonstruktions-Füllflächen und -Fülllinien

Hier können Sie weitere Einstellungen treffen: Hilfskonstruktions-Füllflächen und- Fülllinien können in Eigenfarbe oder in Hilfskonstruktionsfarbe (Standardeinstellung) dargestellt werden. Die Eigenfarbe bestimmen Sie bei Aufruf der Funktionen Füllfläche (Aufruf) und Fülllinie (Aufruf) in den Eigenschaften bzw. im Dialogfeld RGB-Farbanwahl.
Die Festlegung der Farbe für die Hilfskonstruktion erfolgt in den Optionen, Seite Arbeitsumgebung - Anzeige, Bereich Teilbild und NDW-Fenster. Weitere Informationen, nach welchen Regeln die Darstellung von Elementen am Bildschirm erfolgt, erhalten Sie bei Regeln für die Darstellung von Elementen am Bildschirm.

Activa la opción Línea de relleno de una de las siguientes formas:

• Actionbar:Rol Modelado Tarea Design Grupo de herramientas 2D Objects
• Barra del menú: Crear Imagen Color

• Paleta: Herramientas sección Crear en los siguientes módulos:

Color

Activate Fill in one of the following ways

• Actionbar:Rol Modelado Tarea Design Grupo de herramientas Superficies 2D

• Menu bar: Create Draft

• Palette: Tools Create area in the following module(s):

Draft

Paint

Darstellung

Markierungsfarbe

Hier stellen Sie die Markierungsfarbe ein, die folgendermaßen verwendet wird:

• Farbe der Elemente, die mit Elemente markieren (Menü Bearbeiten) gefunden werden.
• Markierungsfarbe der erkannten Geometrien bei Eingabe der Biegeform im Ingenieurbau
• Transparente Farbe der mit Messen Fläche ermittelten Fläche
• Transparente Farbe für 3D Flächenmarkierung in Extrudieren, 3D-Körper mit Ebene trennen, Abwicklung und Flächen aus 3D-Körper löschen.

Dicke Linie

Hier legen Sie fest, wie Linien auf dem Bildschirm dargestellt werden, falls Sie in der Bildschirmdarstellung die Option Dicke Linie eingestellt haben:

• Real: Die Linien werden in ihrer realen Breite dargestellt und abhängig vom Bildschirmmaßstab verändert.
• Konstant: Die gezeichneten Linien werden in ihrer definierten Breite immer gleich dick dargestellt, unabhängig vom Bildschirmmaßstab.

Vorschau als Umriss darstellen bei mehr als ... Elementen

Im Eingabefeld können Sie festlegen, ab welcher Anzahl von aktivierten Elementen die Vorschau nicht mehr mit den realen Konturen, sondern als Umrandungsrechteck dargestellt wird (max. 100000). Durch Heruntersetzen der Anzahl lässt sich das Bearbeiten komplexer Elemente beschleunigen.

Textleserlichkeit am Bildschirm

Hier definieren Sie, bis zu welcher Buchstabenhöhe ein Text als Rechteck (schnellerer Bildschirmaufbau) dargestellt wird. Die eingestellte Höhe entspricht der real sichtbaren Buchstabenhöhe am Bildschirm.

Pixelflächen in hoher Qualität darstellen

Mit dieser Option lassen Sie Pixeldarstellungen in der bestmöglichen Auflösung darstellen und drucken. Um bei Verwendung von hochauflösenden und damit speicherintensiven Pixelbilddaten Performance-Einbußen bei der Bearbeitung und beim Drucken zu vermeiden ist die Option Pixelflächen in hoher Qualität standardmäßig deaktiviert; die Pixelflächen werden etwas gröber dargestellt und gedruckt.

Hinweis: Beim Drucken wirkt sich die Option Pixelflächen in hoher Qualität nur aus, wenn Sie Allplan Rastertreiber verwenden. Bei Windowstreibern werden Pixelflächen immer in bester Qualität gedruckt.

Hinweis: Die hinterlegten Pixeldateien werden durch die Option Pixelflächen in hoher Qualität nicht verändert.

Strichart für Iso-Kurven von 3D-Elementen

Mit dieser Option legen Sie fest, mit welcher Strichart Iso-Kurven von 3D-Elementen dargestellt werden. Iso-Kurven werden in den Knotenpunkten von Allgemeinen 3D-Körpern gezeichnet und dienen zur Darstellung der Form. Voreingestellt ist Strichart 9 (gepunktete Linie).

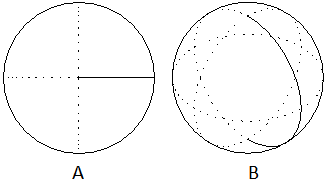

(A) Kugel in Grundriss/Ansicht
(B) Kugel in Isometrie (mit Iso-Kurven)
Ansichtsart: Draht

Elementmarkierung

Elementzwangssymbol, Größe

Aktivieren Sie Elementzwangssymbol, Größe, wenn Bogenanfangs- und Bogenendpunkte von geometrischen Elementen bzw. einzelnen Punkten angezeigt werden sollen, und geben Sie die Symbolgröße an. Elementzwangssymbole werden nicht gedruckt.

Beispiel:

A Linienanfang
B Klothoidenanfang
C Klothoidenende
D Kreisanfang
E Kreisende
F Elementpunkte

Elementrichtungssymbol, Größe

Aktivieren Sie Richtungssymbol Größe, wenn die Elementrichtung von geometrischen Elementen angezeigt werden soll und geben Sie die Symbolgröße an. Richtungssymbole werden nicht gedruckt.

Beispiel:

A Linienanfang
B Klothoidenanfang
C Kreisanfang
D Elementrichtungssymbole

Anzeige der Symbole auch in Hintergrundteilbildern

Die angewählten Elementmarkierungen werden im aktiven Teilbild bzw. in der NDW-Datei immer dargestellt. Hier können Sie wählen, ob die Elementzwangssymbole und Elementrichtungssymbole in den Hintergrundteilbildern ebenfalls dargestellt oder ausgeblendet werden.

Hardwarebeschleunigung Grafik

Die folgenden Optionen ermöglichen, die Performance Ihren persönlichen Anforderungen anzupassen.

Hardwarebeschleunigung für Grafikfenster

Über die Auswahl der Grafikbeschleunigung können Sie die Darstellung in Grafikfenstern mit der Ansichtsart Animation oder Verdeckt nach Ihren Erfordernissen bzw. je nach Einsatzbereich optimieren.

Folgende Optionen stehen zur Verfügung:

• Keine (GDI)
  Die Grafikdarstellung erfolgt vollständig ohne Hardwareunterstützung, d. h. die Grafikausgabe wird ausschließlich über das Betriebssystem bzw. dessen GDI gesteuert.
  Diese Einstellung ist zwar universell verwendbar, hat aber zum Nachteil, dass die Grafikausgabe sehr langsam erfolgt und weitere Einschränkungen bestehen (z. B. ist die Ansichtsart Sketch nicht möglich, fortgeschrittene visuelle Effekte werden nicht angeboten).
• OpenGL (NVIDIA GeForce MX250/PCIe/SSE2)
  Die Grafikdarstellung erfolgt mit Hardwareunterstützung, die mithilfe von OpenGL angesteuert wird. Durch die Einbeziehung der Möglichkeiten einer Graphikkarte wird die Grafikausgabe erheblich beschleunigt, die Ansichtsart Sketch ist möglich.
• Vulkan (NVIDIA GeForce MX250)
  Die Grafikdarstellung erfolgt mit Hardwareunterstützung unter Verwendung der Vulkan™-Technologie für NVIDIA® Graphikkarten. Diese beschleunigt nicht nur die generelle Grafikausgabe nochmals, sondern reduziert insbesondere das Bildrauschen von Realtime Renderings deutlich schneller. Zudem sind weitere visuelle Effekte verfügbar, z. B. für volumetrischen Nebel, Blooming und Linsenreflexe.
  Wichtig! Diese Möglichkeiten stehen ausschließlich dann zur Verfügung, wenn Ihre Grafikkarte die Vulkan™-Technologie zur Hardwarebeschleunigung unterstützt (erkennbar am roten Punkt in der Titelleiste des betreffenden Grafikfensters). Dies ist i.d.R. nur bei neueren NVIDIA® Graphikkarten der Fall.

Hinweis: Eine Änderung dieser Option wirkt sich erst nach einem Neustart von Allplan aus.

Geschwindigkeit / Qualität

Hier stellen Sie das Verhältnis von Geschwindigkeit und Genauigkeit der Darstellung am Bildschirm ein. Diese Einstellung beeinflusst u.a. die Feinheit der Darstellung von Ausrundungen. Wählen Sie mit Hilfe des Schiebereglers zwischen diesen fünf verschiedenen Einstellungen:

Hinweis: Die Einstellung Geschwindigkeit / Qualität wirkt sich auch auf die Darstellung von runden und gebogenen 3D-Elementen in Fenstern mit der Ansichtsart Animation aus.

Bildwiederholrate im Bewegungsmodus

Hier können Sie die Anzahl der Bilder pro Sekunde einstellen, die während der Zoom- oder Schwenk-Bewegung angezeigt werden sollen. Je größer die Bildanzahl, desto flüssiger der Bildschirmaufbau. Bei höheren Werten kann es allerdings vorkommen, dass Zeichnungselemente während der Bewegung nicht dargestellt werden. Diese sind nach Beenden der Zoom- oder Schwenk-Bewegung wieder sichtbar.

Antialiasing

Durch Aktivieren der Option Antialiasing verwenden werden Rastereffekte am Bildschirm reduziert.
