Durchdringende Körper schneiden

Grupo de herramientas Boolean Operators

Mit dieser Funktion schneiden Sie durchdringende Körper um den Schnittkörper aus; dabei wird der Schnittkörper als eigener Körper erzeugt.
Überlappende 3D-Flächen können ebenfalls um den überlappenden Bereich ausgeschnitten werden; der überlappende Bereich bleibt dabei als eigene 3D-Fläche erhalten.

Hinweis: Der zuerst aktivierte Körper bestimmt die Eigenschaften und Attribute des Schnittkörpers. Der andere Körper behält seine ursprünglichen Eigenschaften und Attribute.

So schneiden Sie durchdringende Körper um den Schnittkörper aus und erzeugen dabei den Schnittkörper

1. Klicken Sie auf Durchdringende Körper schneiden (Aufruf).


   Rufen Sie Durchdringende Körper schneiden auf eine der folgenden Arten auf

   • Actionbar:Rol Modelado Tarea Modelado Grupo de herramientas Boolesche Operatoren

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

2. Aktivieren Sie den ersten Körper. Dieser Körper bestimmt die Eigenschaften und Attribute des Schnittkörpers.
3. Aktivieren Sie den zweiten Körper.

   Es entstehen drei Körper bzw. drei 3D-Flächen.

   Hinweis: Die sich durchdringenden/überlappenden Elemente müssen die gleiche Dimension aufweisen (entweder Körper oder 3D-Flächen).

   Note: When you use polygonal elements as initial elements, Allplan creates polygonal 3D objects if this is possible. When you use initial elements with curves, Allplan creates general 3D objects (BREPs, NURBS).

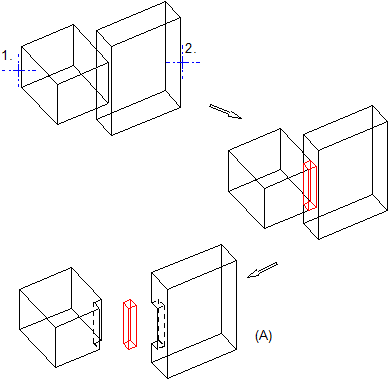

   (A) Es entstehen drei Körper.
