Al activar la opción Constante en el plano, el tamaño de los elementos de trama siempre es constante en los planos, independientemente de la escala en la que estén los elementos del plano. Hay elementos, como los muros, que se basan en esta configuración.
Las tramas en los planos no se ven igual que las tramas en los documentos. Lo importante es cómo se ve el rayado en los planos.
Representación en el plano

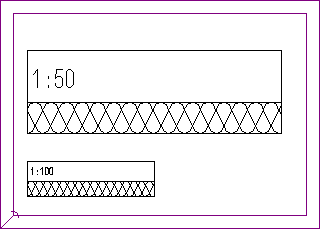

El tamaño de los elementos de trama es dos veces más grande en una escala de 1:50 que en una de 1:100, pero los elementos de trama permanecen constantes. El tamaño de un elemento de trama depende de los siguientes parámetros: el valor en las definiciones de la trama, el ancho/alto especificado en los parámetros de trama y la escala a la que se colocó el elemento del plano .
Por ejemplo: Usa la trama 301 y la altura del elemento de la trama en la plano debería ser de 10 mm en la plano. En las definiciones de trama se configura una altura de 100 mm para una trama de 301. Por eso, necesitas introducir un factor de 10 en los parámetros de trama (altura de un elemento de trama en el plano = altura de trama definida en las definiciones x factor x escala del plano). A una escala de 1:100, la altura es de 10 mm (100 mm x 10 x 1/100); a una escala de 1:50, la altura es de 20 mm.
Representación en documento
Como el número de elementos de trama permanece constante, la apariencia de la trama en los documentos no cambia ni cuando modificas la escala de referencia.
