Componentes de un macro

Un macro está formado de entidades de diseño bidimensionales y tridimensionales. Allplan usa la definición y la asignación de láminas individuales para reagrupar el macro a una escala y modo de visualización diferente. Se conserva la posición exacta de las láminas incluso cuando redimensionas un macro. Esto es posible gracias a un punto de referencia y los llamados puntos redimensionados.

Cuando diseñas un macro, puedes definir las superficies de la entidad de diseño como dinámicas (redimensionables) o estáticas. Un macro de ventana sería un buen ejemplo, ya que sus secciones permanecen constantes, a diferencia de la superficie de vidrio cuya altura y anchura deben ser variables.

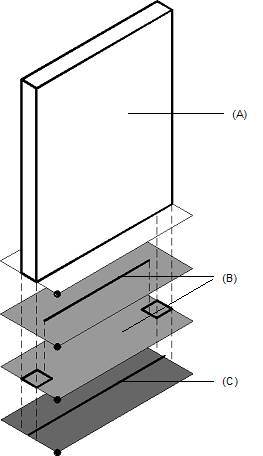

(A) Vista 3D
(B) Vista 2D (para un rango de escala de 1:1 a 1:99) formada por dos láminas, porque los perfiles no cambian mientras la superficie de vidrio sea variable.
(C) Vista 2D para una escala entre 1:100 a 1:500.
