Offset planes

using planes

Puedes crear un plano referenciado en el modelo de planos con la paleta Planos. Para ello, utiliza la herramienta plano referenciado en la barra de herramientas de la paleta Planos. Esta función también está en el menú contextual de una planta.

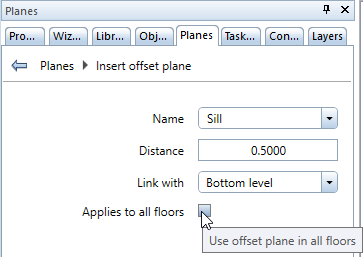

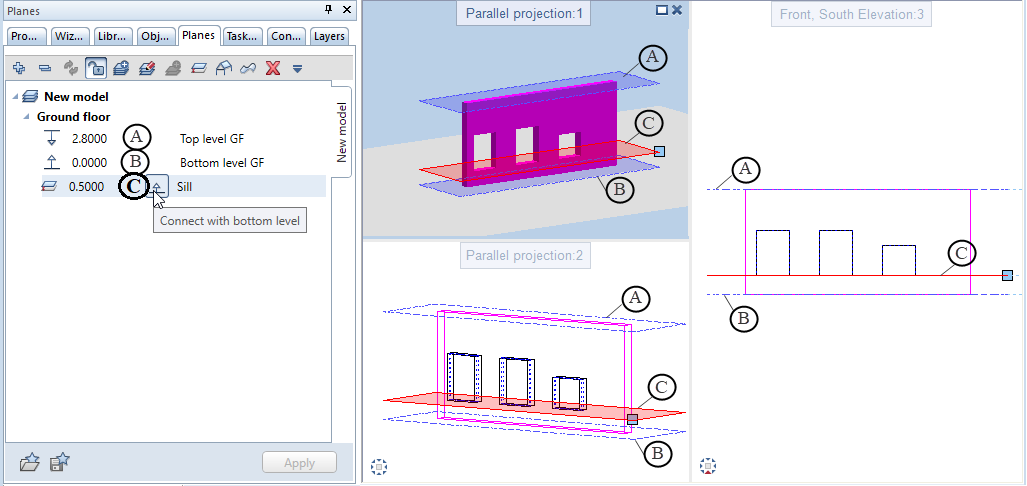

El plano referenciado está vinculado al plano estándar y a la distancia que decidas. Cuando haces cambios en el plano vinculado, el plano referenciado se adapta automáticamente incluyendo los elementos que toman los parámetros de altura del plano referenciado. Cuando configuras el plano referenciado puedes seleccionar la opción Aplicar a todas las plantas para aplicar el plano referenciado a todas las plantas del modelo de planos. Cuando se aplica un plano referenciado a todas las plantas puedes ver el símbolo en el gestor de niveles.

What do you want to do?

Insert an offset plane in a plane model

Change an offset plane

How to copy components that are linked with an offset plane
