Bauteil aus Elementübernahme über Teil einer geschlossenen Kontur zeichnen

Bauteil aus Elementübernahme

So zeichnen Sie ein Bauteil durch Übernahme eines Teils einer geschlossenen Kontur

• Zeichnen Sie die zugrundeliegenden 2D-Elemente mit den Funktionen der Aufgabe Diseño vor, bevor Sie diese Funktion wählen.
• Schalten Sie in den Optionen - Arbeitsumgebung - Seite Anzeige - Bereich Elementmarkierung die Elementzwangssymbole und Elementrichtungssymbole ein. Dadurch werden die Anfangs- und Stützpunkte der 2D-Elemente dargestellt.
• Eine Funktion zum Erzeugen von linienförmigen Bauteilen ist geöffnet (z.B. Wand oder Streifenfundament). Die Parameter des Bauteils sind bereits festgelegt.

1. Geben Sie den Anfangspunkt des Bauteils an. Klicken Sie dazu auf einen beliebigen Punkt auf der geschlossenen Kontur.

   Das Bauteil hängt am Fadenkreuz. In der Vorschau lässt sich die Ausdehnung sowie die Lage der Bauteilachse erkennen. Bei mehrschaligen Bauteilen, z.B. Wänden, sieht man den Schichtaufbau mit den Schichtdicken; die Lage der ersten Schicht ist durch die Zahl 1 in der Farbe der Bauteilachse gekennzeichnet.

2. Prüfen Sie in der Vorschau, ob das Bauteil mit der gewünschten Ausdehnung gezeichnet wird, und klicken Sie ggf. in der Dialog-Symbolleiste auf Umdrehen, um die Ausdehnung des Bauteils umzudrehen.

   Die Ausdehnung kann jederzeit, auch während der Eingabe von mehreren Bauteilen in einem Zug, umgestellt werden.

3. Geben Sie den Endpunkt des Bauteils an. Klicken Sie dazu wieder auf einen beliebigen Punkt auf der geschlossenen Kontur.
4. Klicken Sie auf den Teil der geschlossenen Kontur, über dem das Bauteil gezeichnet werden soll.

   Das Bauteil aus Elementübernahme wird über der Kontur zwischen Anfangs- und Endpunkt gezeichnet.

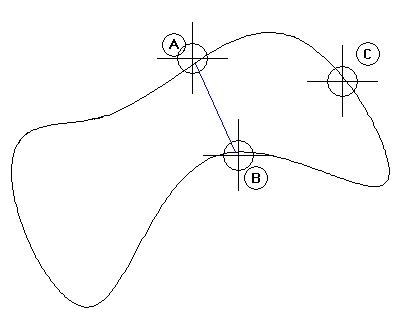

   (A) Anfangspunkt des Bauteils aus Elementübernahme
   (B) Endpunkt des Bauteils aus Elementübernahme
   (C) Verbindung, über welcher das Bauteil gezeichnet werden soll
