3D-Rechteckfläche, achsenparallel

Funktion 3D-Fläche

So erzeugen Sie eine achsen- und grundrissparallele 3D-Rechteckfläche

1. Klicken Sie auf 3D-Fläche (Aufruf).


   Rufen Sie 3D-Fläche auf eine der folgenden Arten auf

   • Actionbar: Rolle Konstruktion Aufgabe Freies Modellieren Aufgabenbereich 3D-Objekte

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

2. In der Dialog-Symbolleiste 3D-Fläche klicken Sie auf 3D-Rechteckfläche.
3. Wählen Sie in den Eingabeoptionen eine der folgenden Zeichenhilfen, um die 3D-Rechteckfläche zu zeichnen:
   • Über die Diagonale eingeben: Hier bestimmen Sie die Größe der 3D-Rechteckfläche über die Diagonalpunkte.
     Optional können Sie auch die Werte für Länge und Breite der 3D-Rechteckfläche mit der Tastatur eingeben.
   • Ausgehend von der Grundlinie eingeben: Hier definieren Sie die Grundlinie und die Breite der Rechteckfläche.
     Optional können Sie, nachdem Sie die Endpunkte der Grundlinie bestimmt haben, den Wert für die Breite der 3D-Rechteckfläche mit der Tastatur eingeben.
   • Ausgehend von der Mittellinie eingeben: Hier definieren Sie die Mittellinie und die halbe Breite der 3D-Rechteckfläche.
     Optional können Sie, nachdem Sie die Endpunkte der Mittellinie bestimmt haben, den Wert für die halbe Breite der 3D-Rechteckfläche mit der Tastatur eingeben.
   • Ausgehend vom Mittelpunkt eingeben: Hier definieren Sie den Mittelpunkt und eine Ecke der 3D-Rechteckfläche.
     Optional können Sie, nachdem Sie den Mittelpunkt bestimmt haben, den Wert für Länge und Breite der 3D-Rechteckfläche mit der Tastatur eingeben.

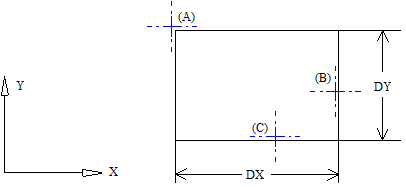

     (A) Eckpunkt
     (B) Punkt in X-Richtung
     (C) Punkt in Y-Richtung

     Hinweis: Wenn Sie den ersten Punkt der 3D-Rechteckfläche auf einer Arbeitsebene absetzen, so erfolgt die Erzeugung gemäß den lokalen Achsen dieser Arbeitsebene.
