3D-Rechteck, lotrecht zu Kante/Kurve

Funktion 3D-Linie

So zeichnen Sie ein 3D-Rechteck, das mittig und lotrecht auf einer Kante/Kurve liegt

1. Klicken Sie auf 3D-Linie (Aufruf).


   Rufen Sie 3D-Linie auf eine der folgenden Arten auf

   • Actionbar: Rolle Konstruktion Aufgabe Freies Modellieren Aufgabenbereich 3D-Objekte

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

2. In der Dialog-Symbolleiste 3D-Linie klicken Sie auf 3D-Rechteck.

   Tipp: Mit Zurück können Sie die Eingaben schrittweise rückgängig machen.

3. In den Eingabeoptionen wählen Sie die Option Ausgehend vom Mittelpunkt auf Kante/Kurve eingeben.
4. Aktivieren Sie die Kante/Kurve für den Mittelpunkt.

   Am Fadenkreuz wird ein Rechteck als Vorschau eingeblendet.

5. Geben Sie auf der Kante/Kurve den Mittelpunkt des Rechtecks ein.
6. Geben Sie die Länge und Breite des Rechtecks ein, oder klicken Sie auf den Diagonalpunkt.

   Das Rechteck wird im Mittelpunkt lotrecht zur Kante/Kurve gezeichnet.

   Tipp: Mit so vorbereiteten 3D-Linien können Sie z.B. mit Extrudieren entlang Pfad schnell und einfach komplexe Körper modellieren.

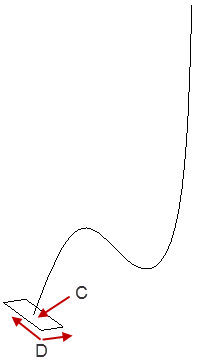

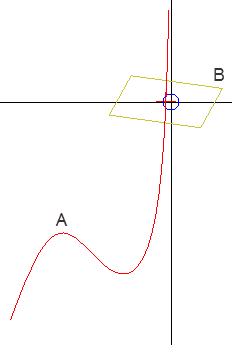

   (A) Kante/Kurve
   (B) Vorschau Rechteck
   (C) Mittelpunkt auf Kante/Kurve
   (D) Länge/Breite
