Beispiel: Feldverlegung in Rechteckfläche

Voraussetzung:
Methode 1: 3D-Schalplan mit Ansichten und Schnitte
Methode 2: 2D-Schalplan mit
3D-Hilfskörper
Methode 3: 2D-Schalplan

1

Methode 1: 3D-Modell ein
Methode 2: 3D-Modell ein
Methode 3: 3D-Modell aus

Option mit 3D-Modell bewehren in den Optionen, Seite Bewehrung aktiviert/deaktiviert

2

Funktion anklicken

Feldverlegung

3

Auflagertiefe in der Dialogzeile eingeben, Punkte des Verlegepolygons anklicken und ESC drücken

3a

Bei Methode 1 und 2, wenn das Schalungspolygon außerhalb einer Ansicht festgelegt wurde:
In welche Ansicht?

Ansicht, die der Feldverlegung zugeordnet werden soll, anklicken.

4

Schalungspolygon modifizieren sowie Lagentiefe und Betondeckung unten festlegen

5

Parameter einstellen

6

ESC drücken

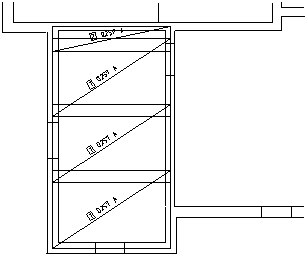

Ergebnis:
