Lage/Größe

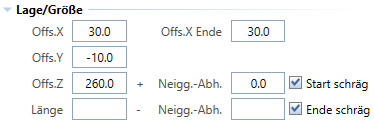

Dialogfeld Geländer-Eigenschaften

Lage/Größe

Hinweis: Bei horizontalen Elementen können von den drei Werten Offset X, Offset X Ende und Länge nur immer zwei gültig sein. Also entweder:
Offset X und Offset X Ende
oder
Offset X und Länge
oder
Offset X Ende und Länge.
Der jeweils dritte Wert muss leer bleiben.

Offset X

Bei horizontalen Elementen legen Sie den Abstand zum Beginn der Feldgrenze (in mm) fest.
Bei vertikalen Elementen wird der eingegebene Wert als Verschiebung interpretiert.

Offset X Ende

Bei horizontalen Elementen legen Sie den Abstand zum Ende der Feldgrenze (in mm) fest.
Bei vertikalen Elementen wird der Parameter nicht ausgewertet.

Offset Y

Hier legen Sie die Lage des Elementes in Y-Richtung (senkrecht zum Pfad) fest (in mm).

Offset Z

Hier legen Sie die Höhenlage des Elementes fest. Als Wert wird der vertikale Abstand (in Z-Richtung) zum Pfad (in mm) angezeigt.
Bei vertikalen Elementen hat das Element an dieser Position seinen Anfang.

Länge

Hier legen Sie die Länge des Elementes fest. Bei horizontalen Elementen ist dies die Länge in Pfad-Richtung. Bei vertikalen Elementen ist die vertikale Länge gemeint.

Neigg.-Abh.

Für Offset Z und Länge können hier neigungsabhängige Zusatz-Werte eingegeben werden:

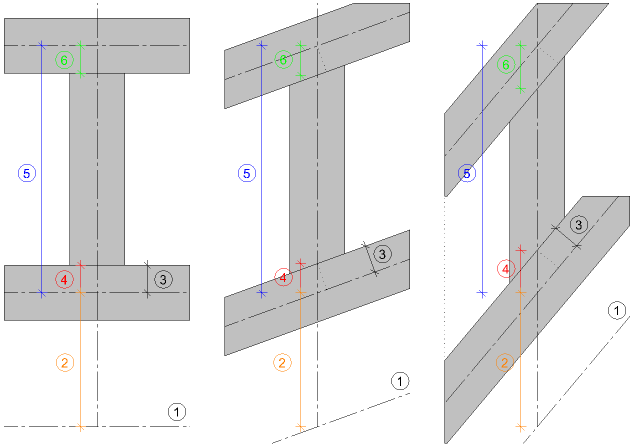

1 - Geländer-Pfad
2 - Offset Z
3 - neigungsabhängiger Teil Offset Z
4 -- errechneter Wert Offset Z
5 - Länge
6 - errechneter Wert Länge

Diese neigungsabhängigen Werte werden nur bei vertikalen Elementen berücksichtigt. Er wird aus dem Neigungswinkel und dem eingegebenen Wert eine Höhe errechnet. Diese wird dem eingestellten Offset-Z-Wert hinzugefügt bzw. von der eingestellten Länge abgezogen.

In der Regel ist dieser Wert gleich der halben Profilhöhe des anschließenden horizontalen Elementes.

Start schräg

Ist diese Option aktiv, wird das Element am Anfang lotrecht zur x-y-Ebene abgeschrägt, wenn das Geländer nicht horizontal verläuft (z.B. an einer Treppe). Ist die Option deaktiviert, dann beginnt das Element lotrecht zum Geländer-Pfad.

Handlauf und Fußleiste mit aktivierter Option Start schräg

Handlauf und Fußleiste mit deaktivierter Option Start schräg

Ende schräg

Ist diese Option aktiv, wird das Element am Ende lotrecht zur X-Y-Ebene abgeschrägt, wenn das Geländer nicht horizontal verläuft (z.B. an einer Treppe). Ist die Option deaktiviert, dann endet das Element lotrecht zum Geländerpfad.
