Inserire un punto in una superficie 3D o in una superficie di riferimento locale

Inserire punti nella superficie 3D o nella superficie riferimento locale

Come inserire un punto in una superficie 3D o in una superficie riferimento locale

1. Attivare la superficie 3D o la superficie di riferimento locale facendo clic sulla superficie.

   Suggerimento: Se un oggetto architettonico come un soffitto è già associato alla superficie di riferimento locale, è possibile nasconderlo in Palette Oggetti. La Superficie riferimento è più facile da attivare e modificare.

2. Mostrare il punto con il puntatore sulla superficie.

   L'elemento viene evidenziato e appare la barra degli strumenti contestuale.



3. Fare clic su Inserisci punto nella superficie nella barra strumenti contestuale.

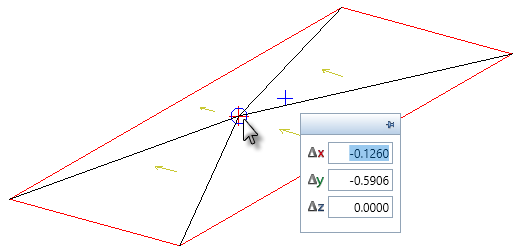

   Il punto di partenza nella superficie è segnato. Il nuovo punto è appeso al puntatore. Se il nuovo punto ha un'altezza diversa dalla superficie, l'inclinazione delle facce risultanti è rappresentata da frecce.



4. Per inserire il punto, procedere in uno dei seguenti modi:
   • Nella pianta o in una finestra vista o isometrica fare clic sul nuovo punto.
   • Inserire le coordinate del nuovo punto in Dialogo coordinate.

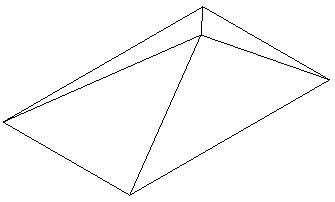

     L'area è divisa.



     Suggerimento: Mostrare nuovamente gli oggetti architettonici nascosti in Palette Oggetti. L'altezza degli elementi sarà aggiornata automaticamente.

5. Ripetere le fasi da 2 a 4 per disegnare ulteriori punti nello spigolo o per inserire una superficie oppure interrompere la funzione con ESC.
