3D-Kreis, lotrecht zu Kante/Kurve

Funktion 3D-Kreis

So zeichnen Sie einen 3D-Kreis, der mittig und lotrecht auf einer Kante/Kurve liegt

  1. Klicken Sie auf 3D-Kreis (Aufruf).

    Tipp: Mit Zurück können Sie die Eingaben schrittweise rückgängig machen.

  2. In den Eingabeoptionen wählen Sie die Option Kreis über Mittelpunkt auf Kante/Kurve.
  3. Aktivieren Sie die Kante/Kurve für den Mittelpunkt.

    Am Fadenkreuz wird ein Kreis als Vorschau eingeblendet.

  4. Geben Sie auf der Kante/Kurve den Mittelpunkt des Kreises ein.
  5. Geben Sie den Radius des Kreises ein.
  6. Geben Sie Anfangs- und Endpunkt bzw. Anfangs- und Deltawinkel des Kreisbogens ein. Wenn Sie hier ESC drücken, zeichnen Sie einen Vollkreis.

    Der Kreisbogen wird im Mittelpunkt lotrecht zur Kante/Kurve gezeichnet.

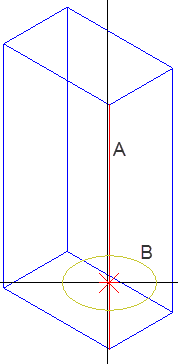

    (A) Kante eines Quaders
    (B) Vorschau Kreis

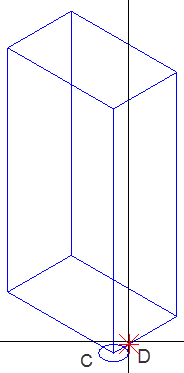

    (C) Mittelpunkt auf Kante/Kurve
    (D) Radius (Klick oder Tastatur)

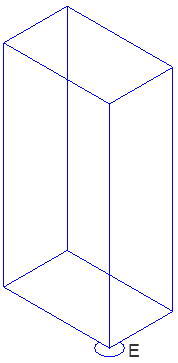

    (E) Teilkreis an Quaderkante

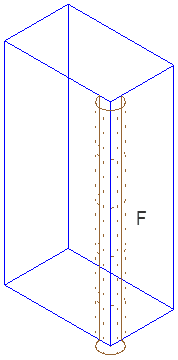

    (F) Teilkreis als Fläche entlang der Quaderkante hochgezogen mit 'Extrudieren entlang Pfad'
