Paleta «Tipo de vista» (para el método de renderizado RT_Render)

Menú Tipo de vista / paleta Tipo de vista

Puedes usar el método de RT_Render para renderizar la vista activa. Cuanto menos cosas cambie, mejor será la imagen resultante. Si modifica la escena o el modelo, el programa reinicia el renderizado de la imagen. Establece un tiempo límite en base a los distintos bloqueos para evitar que Allplan renderice la misma vista indefinidamente.

El tipo de vista predeterminado RTRender se basa en este método de renderizado.

Nota: Los ajustes aquí solo aplicaran a la imagen que se ve en pantalla o a la imágenes de bitmaps que crees directamente después del renderizado mediante la herramienta Guardar contenidos de la ventana como bitmaps. Pero cuando creas un mapa de bits mediante la función Render, los ajustes que hagas se aplicaran.

Parámetros

Nombre

Puedes modificar el nombre del tipo de vista.

El método de renderizado

RT_Render (no se puede cambiar por el tipo de vista predeterminada RTRender).

Resolución de la imagen

Personalizar

Si esta opción no está seleccionada, Allplan utilizará automáticamente la resolución obtenida del tamaño actual de la ventana.

Selecciona esta opción si quieres usar una resolución diferentes para renderizas la imagen. Especifica la resolución necesaria usando la configuración Estándar o Resolución.

Nota: Cuando esta opción está seleccionada Allplan cambia primero el tamaño de la imagen resultante al ancho de la ventana activa. Para obtener una imagen de mapa de bits en la resolución necesaria, tienes que usar la herramienta Guardar contenidos de la ventana como un mapa de bits para guardar la imagen renderizada.

Estándar

Solo está disponible si seleccionas la opción Personalizar..

Puedes seleccionar unas de las resoluciones predeterminadas, definiendo así el tamaño de la imagen generada.

Resolución

Solo está disponible si seleccionas la opción Personalizar..

Haz clic en el botón para abrir la paleta «Tamaño de renderizado» donde podrás especificar una resolución diferente de la que hay en la casilla Estándar. Podrás ver la resolución seleccionada en el botón.

Si la opción Personalizar no está seleccionada, el botón está deshabilitado y no está disponible. En este caso, puedes ver la resolución que se obtiene del tamaño actual de la ventana del botón.

Configuración general

Potencia de CPU

Al introducir un porcentaje, determinarás cuánta potencia de CPU deseas usar para el renderizado.

Cuanto más alto sea el porcentaje, más rápido irá la CPU y más rápido se renderizará la imagen. Sin embargo, este proceso puede ralentizar el funcionamiento del resto de aplicaciones.

Para evitar que esto ocurra, reduce la potencia de CPU destinada al renderizado.

Progreso del render

Si selecciona esta opción podrás ver directamente en la ventana la información sobre el progreso del renderizado. Por ejemplo, podrás ver el tiempo que el programa ha consumido ya para calcular la vista actual y el tiempo que te llevará calcular el siguiente.

Criterio de finalización

Si quieres introducir un límite de tiempo para el renderizado RT, puedes definir un criterio de finalización:

• Desactivar
  No hay criterio de finalización; el Renderizado RT es infinito (esto significa que Allplan calcula la imagen hasta que modificas la vista).
• Fotogramas
  El número de fotogramas repetidos que definas en Número total de fotogramas se utiliza como criterio de finalización.
• Hora
  El criterio de finalización de tiempo para el cálculo del renderizado RT se origina en cuanto ha transcurrido el tiempo introducido para el Tiempo total.
• Calidad
  El nivel de calidad del resultado del renderizado RT que definas en la opción Calidad se utiliza como criterio de finalización.

Fotogramas totales, Tiempo, Calidad

Solo si has seleccionadoun criterio de finalización.

Introducir un valor:

• Número total de fotogramas
  Define un valor entre 5 a 10,000 de pasos repetidos.
• Tiempo total
  Introduce un valor entre 5 segundos y 23 horas, 59 minutos y 59 segundos.
• Calidad
  Puedes elegir entre Baja, Media, Alta, Muy alta.

Plano virtual del terreno

Selecciona esta función si deseas que el plano virtual del terreno se estreche hasta el infinito. Si no la activas, Allplan mostrará el plano virtual del terreno usando los parámetros definidos en Entorno.

Modelo en blanco

La imagen resultante se ve como un modelo en blanco.

Con esta técnica Allplan cubre las superficies y las texturas a color mostrando la escena en luces y sombras y un contraste bajo.

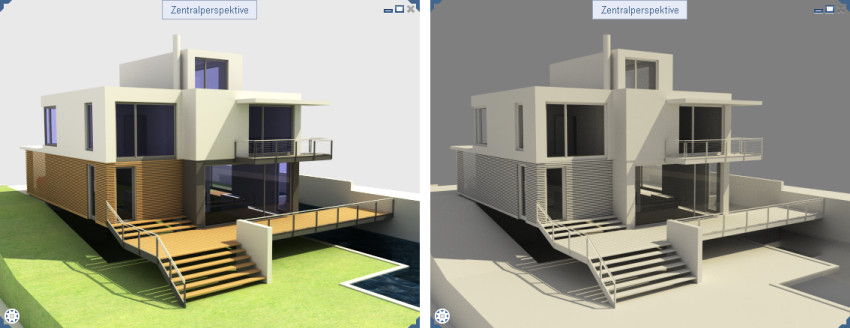

Ejemplo de imagen renderizada con y sin la opción «maqueta en blanco»:

La imagen resultante sin (a la izquierda) y con (a la derecha) la opción Modelo en blanco.

Tipo de proyección

Selecciona el tipo de proyección que quieres usar para la vista en perspectiva de la imagen renderizada.

• Estándar
  La perspectiva central regular se utiliza para la visualización.

  Esta configuración solo surte efecto si la proyección central está seleccionada (Vista en perspectiva seleccionada en la paleta vista 3D). De lo contrario, esta configuración no tendrá ningún efecto.
• Dos puntos de perspectiva
  La perspectiva de dos puntos (perspectiva sobre el vértice) se utiliza para la visualización.

  Esta configuración solo surte efecto si la proyección central está seleccionada (Vista en perspectiva seleccionada en la paleta vista 3D). De lo contrario, esta configuración no tendrá ningún efecto.
• Esférico
  La proyección rectangular se utiliza para la visualización.

  Puedes usar esta opción para renderizar las panorámicas esféricas (ver «Crear vistas en 360º»).

  Importante:
  Para que Allplan muestre las panorámicas esféricas correctamente, tienes que seleccionar la resolución de la imagen de forma que esté en un ratio de 2:1 (por ejemplo 4000 x 2000 píxeles) y guardar la imagen renderizada en formato JPG o TIF.

Ejemplos de imágenes renderizadas en diferentes tipos de proyección

Comparación de las imágenes renderizadas de las vistas en perspectivas en la perspectiva central (izquierda) y una perspectiva de dos puntos (derecha).

GDL

Si seleccionas esta opción Allplan incluirá la configuración para la profundidad del campo (GDL). Esto se configura con la vista 3D (barra de herramienta de ventana).

Ajustes de visualización

Exposición automática

Puedes elegir si corregir la exposición automática de la imagen:

• Desactivar
  No se utiliza la exposición automática para el renderizado, aunque puedes controlar la exposición/brillo con la opción Exposición en la barra de herramientas de ventana.
• Medio y Normal (promedio)
  En condiciones normales de iluminación ambas configuraciones te darán resultados de renderizado similares.

  Pero con una iluminación extrema la situación es muy distinta: Normal es perfecta para escenarios con una luz fuerte de fondo como por ejemplo las vistas de los locales con luz diurna. Por otro lado, la opción Media está más adaptada para las escenas sobrexpuestas donde quieras neutralizar la sobrexposición, como las escenas de noche con farolas.

  En resumen, la opción Normal ilumina las zonas oscuras y la opción Media equilibra las zonas con demasiado brillo.

Ejemplos de imágenes de renderizado con diferentes ajustes de exposición automática:

Comparación de las imágenes renderizadas con diferentes ajustes para la exposición automática: puedes ver los efectos de la mediana (izquierda) y la media (derecha) en una escena interior (superior) y en una escena exterior (inferior).

Mapeo tonal

También puedes reajustar superficies modificando el rango dinámico.

Cuando renderizas escenas con grandes diferencias de brillo, como escenas que contienen tanto superficies brillantes iluminadas directamente como superficies sombreadas, puedes reproducir la gama completa de intensidades de luz presentes en escenas naturales.

Cuanto mayor sea el valor, más limitado será el rango dinámico.

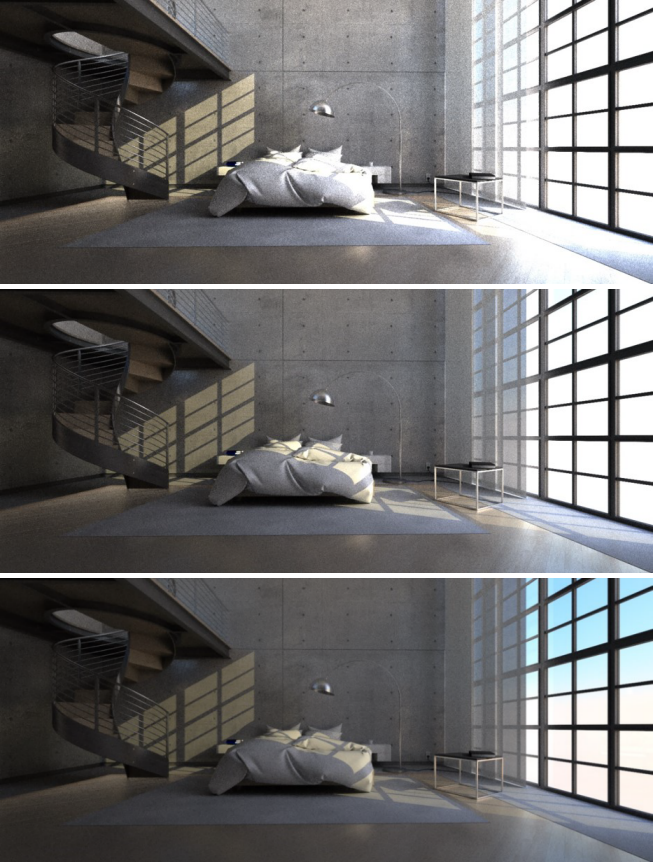

Ejemplos de imágenes de renderizado con diferentes ajustes de mapeo tonal:

Comparación de las imágenes de vistas en perspectivas de los interiores renderizadas con distintos ajustes para el mapeo tonal. 0 (superior), 30 (centro), y 60 (inferior).

Balance de blancos

Puedes reajustar la temperatura del color de la imagen render para iluminar la escena renderizada.

Puedes usar valores entre 1000 y 10 000 grados kelvin. Cuanto más bajo sea el valor, más cálida será las escena. Cuanto más alto sea el valor, más fría será las imagen resultante.

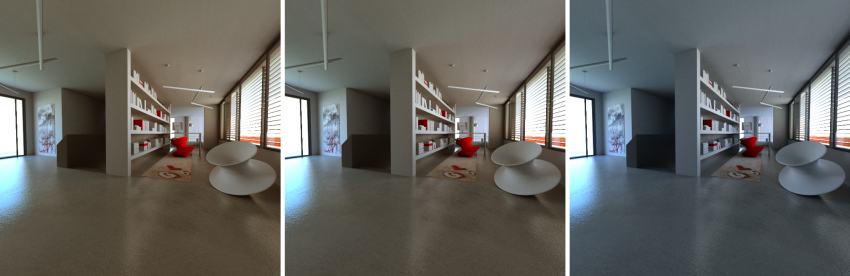

Ejemplos de imágenes de renderizado con diferentes ajustes de balance de blancos:

Comparación de las imágenes render de interiores en vistas en perspectiva con diferentes configuraciones de balance de blancos: 3,200 K (izquierda), 5,500 K (central), y 7,500 K (derecha).

Filtro de reducción de ruido

Aquí podrás selecciona el método de cálculo para reducir el ruido de la imagen usando un filtro de ruido:

• Desactivar
  La reducción del ruido está desactivada.
• RT Denoiser
  El método utilizado aquí es compatible con todas las tarjetas gráficas y reduce el contenido de ruido sin afectar a las imágenes píxel (también en formato HDR, por ejemplo el cielo= o las superficies con textura que se pueden almacenar como segundos planos.
• NVIDIA OptiX
  Solo disponible si hay una tarjeta gráfica NVIDIA® instalada.
  El filtro de ruido mejorado que se vale de la potencia del NVIDIA® GPU. Esto permite al mismo tiempo reducir considerablemente el tiempo de computación y obtener una representación optimizada.

Sugerencia: También puedes eliminar el ruido modificando el rango dinámico. Para hacerlo, usa la opción Mapeo tonal. Cuando renderizas las perspectivas de los interiores, también puedes reducir el ruido definiendo la luz en consonancia (ver Nuevo o paleta Editar iluminación -> Ventana de cubierta).

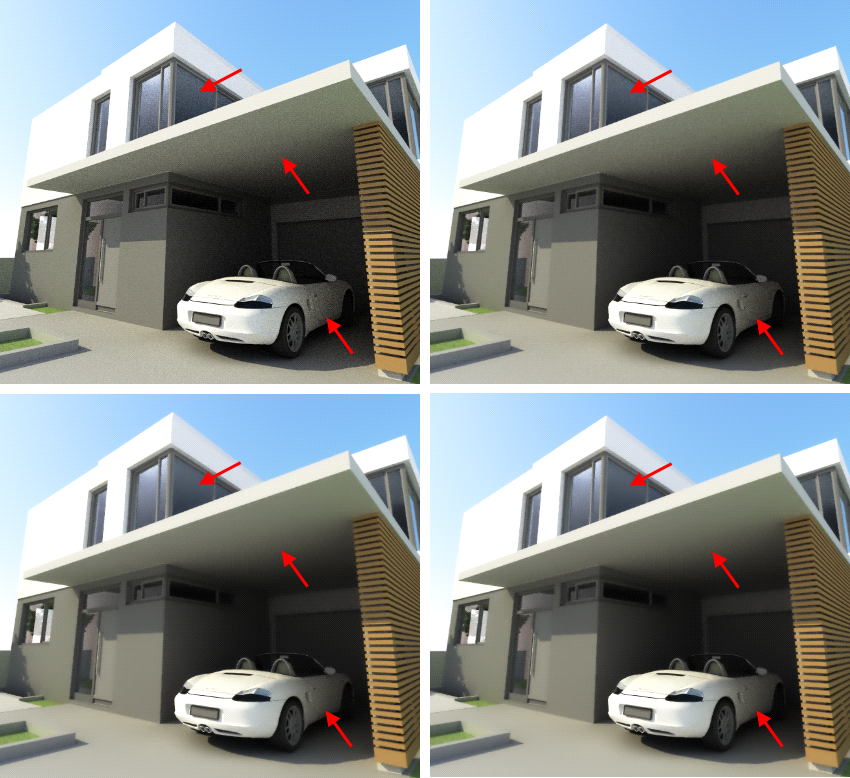

Ejemplo del resultado de renderizado con RT Denoirse en distintos niveles de la reducción de ruido:

El resultado del renderizado RT Denoiser en los diferentes parámetros para la fuerza de la reducción del ruido (cada uno después de tiempos de cálculo y pasos de iteración idénticos): Reducción del ruido Off (superior izquierda), Fuerza configurada en Medio (superior derecha), Fuerte (inferior izquierda), Muy fuerte (inferior derecha).

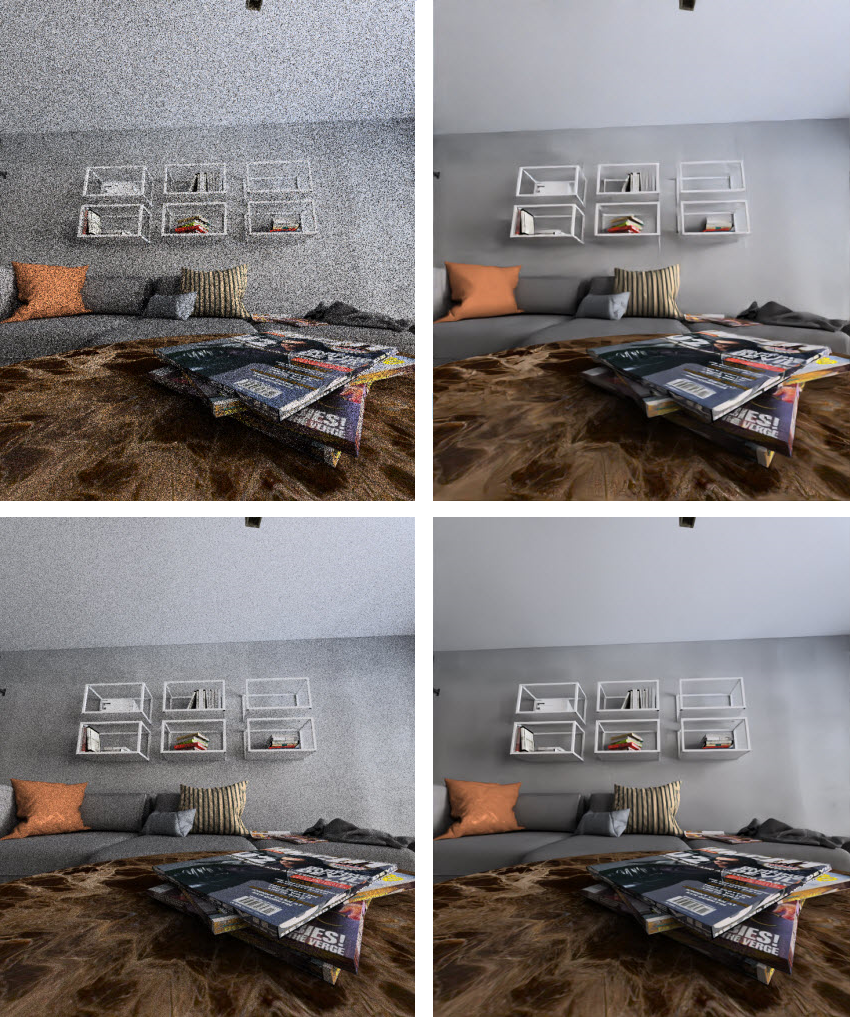

Ejemplo del resultado de renderizado de una vista interior con NVIDIA OptiX:

Comparación del resultado de renderizado de una vista interna sin y con NVIDIAOptiX (izquierda y derecha respectivamente) después de 5 (superior) y 50 (inferior) pasos repetidos con un cálculo de tiempo de 10 segundos (arriba) y 2 minutos (abajo) respectivamente.

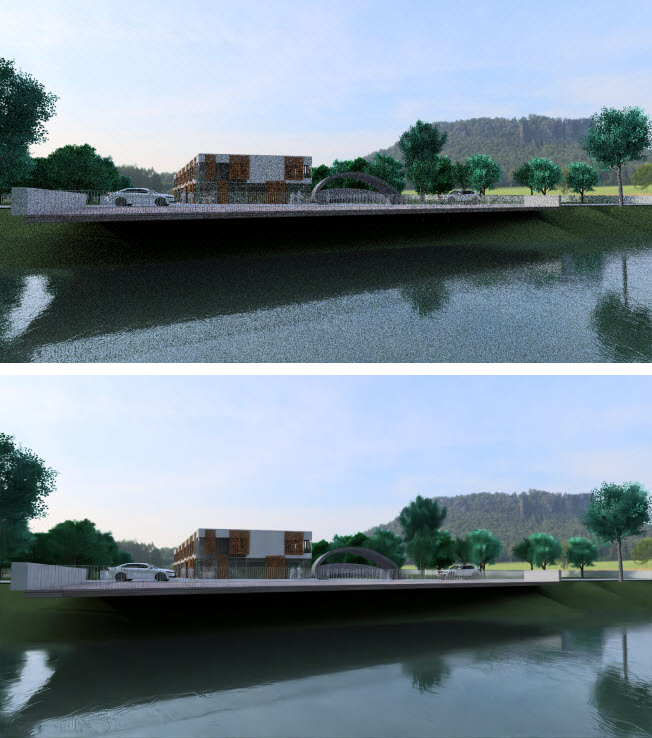

Ejemplo del resultado de renderizado de una vista exterior con NVIDIA OptiX:

La comparación del resultado del renderizado de una vista externa sin y con NVIDIAOptiX (arriba y abajo respectivamente), cada uno después de 5 pasos de iteración o 10 segundos de tiempo de cálculo.

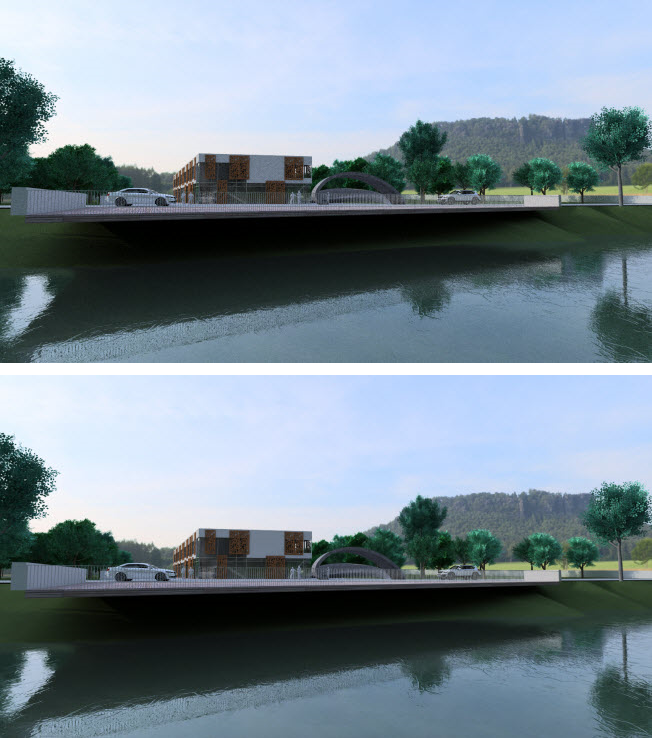

Comparación del resultado del renderizado de una vista externa sin y con NVIDIAOptiX (arriba y abajo respectivamente) cada uno después de 50 pasos de iteración o 2 minutos de tiempo de cálculo.

Intensidad

Solo si el RT Denoiser o la opción NVIDIA OptiX está seleccionada en el Filtro de reducción de ruido.

Puedes configurar el grado de intensidad de la reducción del ruido.

Suavizar

Solo si el RT Denoiser o la opción NVIDIA OptiX está seleccionada en el Filtro de reducción de ruido.

Puedes seleccionar cuánto quieres suavizar las aristas.

Bloom / Intensidad

Cuando la opción Blooming esté activada, se colocará un anillo de luz adicional alrededor de las fuentes de luz como el sol o las fuentes de luz con forma de puntos. El requisito previo es que el cielo físico se seleccione como fondo a través de la opción Entorno (seleccionar) o una o más fuentes de luz configuradas con la opción definir luz del proyecto (seleccionar).

Activa la opción Definir luz para el proyecto de una de las siguientes maneras:

• Actionbar:Rol Modelado Tarea Visualización Grupo de herramientas Animación, iluminación

• Barra del menú: Modificar Imagen Animación

• Paleta: Herramientas Modificar en los siguientes módulos:

Animación

• Menú contextual: Modo navegación seleccionado - Botón derecho del ratón

Puedes activar la opción Entorno de una de la siguientes maneras

• Actionbar:Rol Modelado Tarea Visualización Grupo de herramientas Animación, iluminación

• Barra del menú: Modificar Imagen Animación

• Paleta: Herramientas Modificar en los siguientes módulos:

Animación

• Menú contextual: Modo navegación seleccionado - Botón derecho del ratón

Efecto lente / intensidad

Cuando se activa el destello de lente, se intercalan en la imagen reflejos de luz circulares adicionales (comparables al reflejo de una fuente de luz en la lente de una cámara).
