Datei analysieren und Offset ermitteln

Importieren von Dateien mit großen Koordinaten

Der erste Schritt dient der Analyse der Datei zum Auffinden der aktuell gültigen Offset-Werte. Die Datei selbst wird in diesem Schritt nicht importiert, die entsprechenden Dialoge brechen Sie einfach ab.

Die erforderlichen Ausdehnungswerte werden aus der zu importierenden Datei automatisch ermittelt, falls sie dort zur Verfügung gestellt werden können.

So ermitteln Sie den benötigten Offset

1. Klicken Sie auf Importieren (Aufruf), wählen Sie die gewünschte Datei aus, und klicken Sie auf Optionen...


   Activa la función Importar de una de las siguientes maneras:

   • Actionbar:Rol Modelado Tarea Trabajo en equipo Grupo de herramientas Importar

   • Barra del menú: Archivo Importar

   • Paleta: Herramientas sección Crear en los siguientes módulos:

   Interfaces

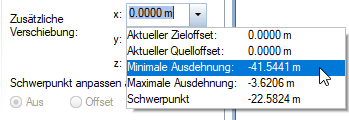

   In der Registerkarte Allgemeine Einstellungen im Bereich Koordinaten- und Längenparameter können Sie die zusätzliche Verschiebung analysieren. Klicken Sie im Listenfeld x, y und z jeweils auf den Pulldown-Dialog, um die maximalen und minimalen Koordinaten in der Datei zu ermitteln.



   In den meisten Fällen handelt es sich bei Lageplänen immer um positive Werte. Sinnvolle Offsetwerte werden abgeleitet, indem Sie je Koordinatenachse von links die gleichbleibenden Stellen der entsprechenden maximalen und minimalen Koordinaten beibehalten und die unterschiedlichen Stellen nach rechts durch Nullen auffüllen:

   • z.B. Xmin=5.321.134,789
     Xmax= 5.321.345,788
     daraus folgt ein Offset in X= 5.321.000m (für Gauß-Krüger oder UTM-Koordinaten ist evtl. ein Offset von 5.300.000m sinnvoll)
   • z.B. Ymin=4.724.534,789
     Ymax= 4.724.577,788
     daraus folgt ein Offset in Y= 4.724.700m (für Gauß-Krüger oder UTM-Koordinaten ist evtl. ein Offset von 4.700.000m sinnvoll)

     Hinweis: Falls es sich generell um Gauß-Krüger oder UTM-Koordinaten, d.h. Lagepläne handelt, vereinfacht sich die Vorgehensweise. Da sich diese an geographischen Meridianen orientieren, gibt es in Deutschland eigentlich nur einige sinnvolle, in einem Bearbeitungsgebiet immer gleichbleibende Offsets. Diese sind bekannt, so dass eine Ermittlung aus der Datei entfallen kann. Zu beachten ist dabei jedoch, welcher Koordinatenachse X/Y in Allplan der Rechtswert/Hochwert bei Ihrer Bearbeitung entspricht.

     Je nach Datei und Herkunft können in Deutschland folgende Offsets auftreten (ohne Gewährleistung):

   • NRW: z.B. 5.600.000m und 2.500.000m;
   • Bayern: z.B. 5.400.000m und 4.500.000m;
   • BWB: z.B. 3.400.000m und 5.300.000m oder 3.500.000m und 5.400.000m
   • in Grenzgebieten können auch andere Werte auftreten!
   • Sollten Sie nicht sicher sein, so können Sie immer noch die Datei wie oben analysieren.

     Hieraus ist ersichtlich, dass beim Offset meist nur die ersten beiden Stellen als gleichbleibend definiert werden, so dass die verbleibenden Koordinatenwerte für ganz Deutschland gleich gespeichert werden.

2. Klicken Sie auf Abbrechen, und beenden Sie den Import.
